Анализатор телевизионный мониторинговый АТМ-2
Описание
Анализатор телевизионный мониторинговый АТМ-2 предназначен для
- измерения и допускового контроля параметров ТВ трактов,
- измерения и допускового контроля параметров ТВ радиопередатчиков на соответствие требованиям ГОСТ 20532-83, ГОСТ Р 50890-96,
- регламентных измерений и измерений в процессе передачи программ в соответствии с ПТЭ,
- измерения параметров видеосигнала испытательной телевизионной таблицы ИТ-72.
Анализатор АТМ-2 позволяет производить автоматизированный контроль параметров в режиме реального времени с детальным анализом измерительной информации, статистической обработкой, графическим представлением результатов измерений в виде графиков, осциллограмм и гистограмм, а также с возможностью протоколирования. Полный цикл мониторинга производится за время около 1 сек.

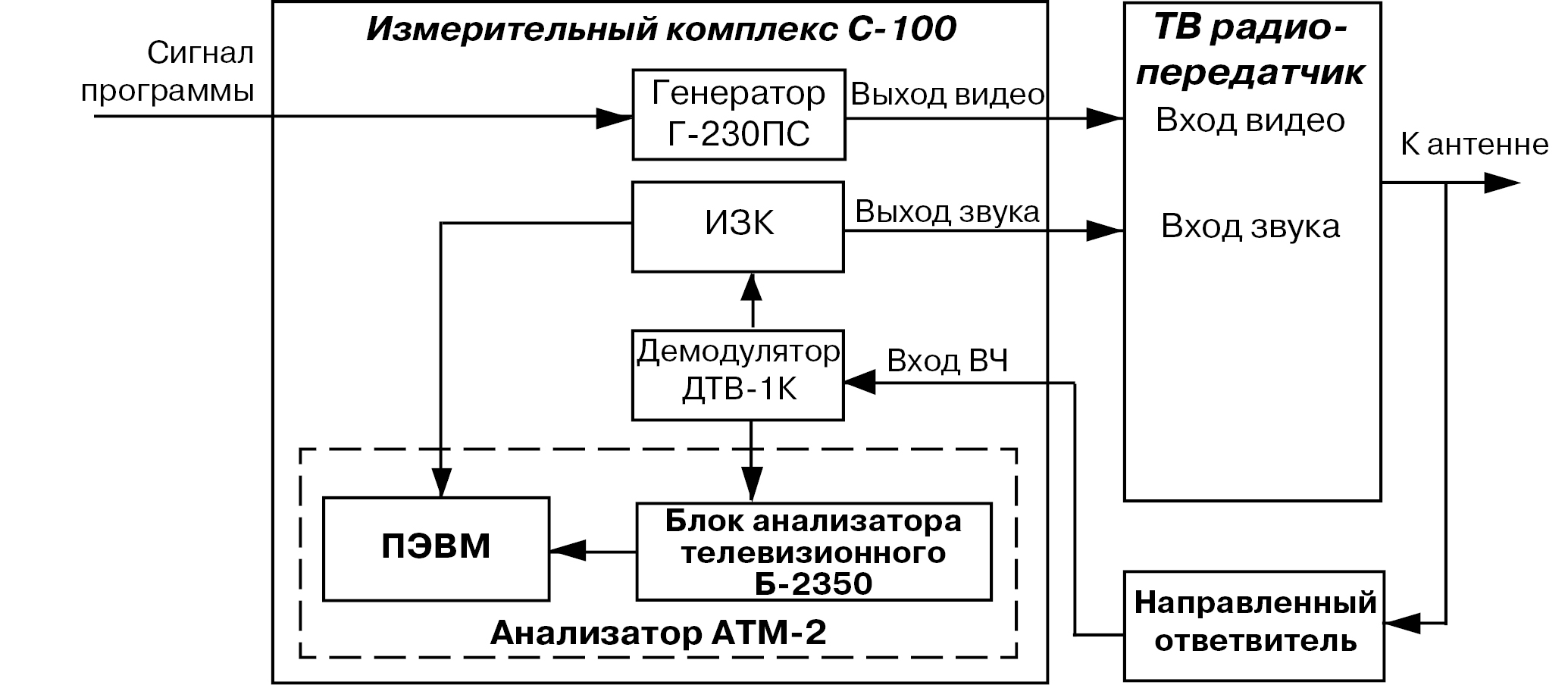

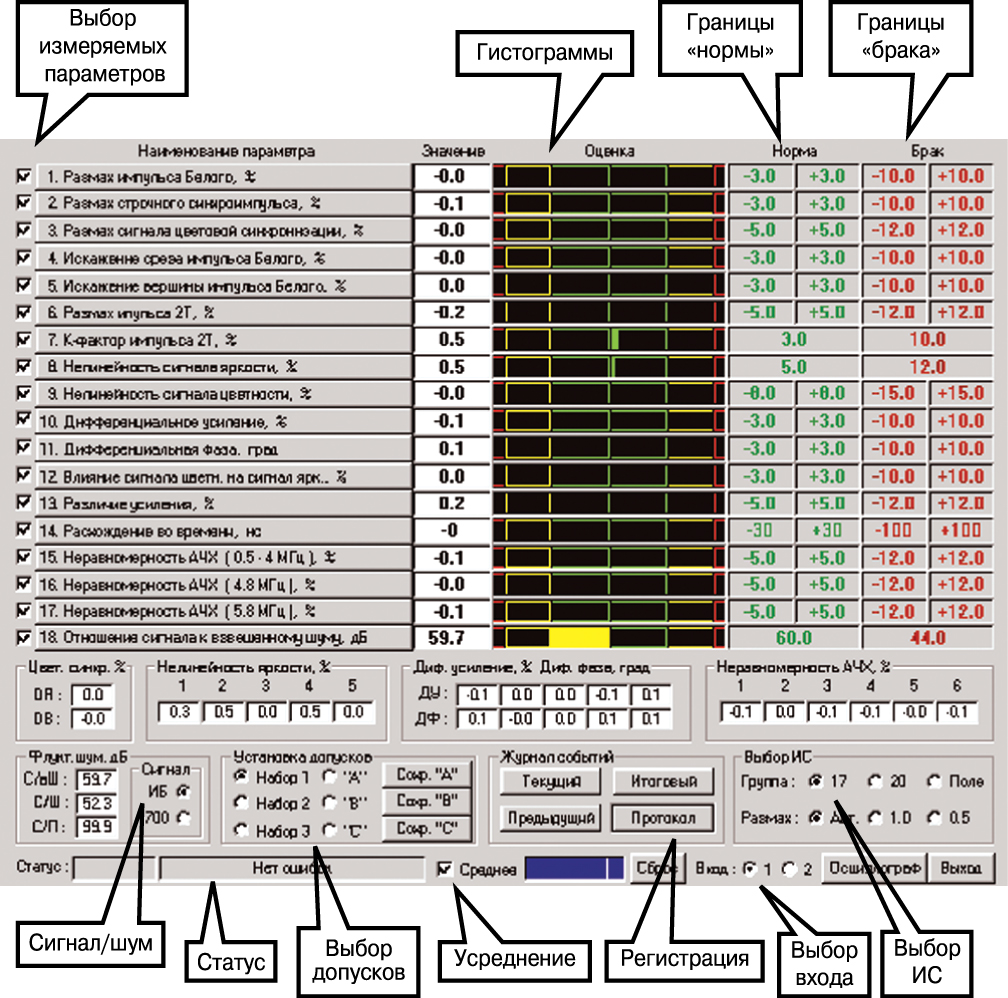

Результаты измерений отображаются на экране монитора ПК в интуитивно понятном интерфейсе пользователя.
Автоматически ведется журнал регистрации выходов параметров из полей допусков с фиксацией параметров, их числовых значений и времени выхода. Это позволяет набирать статистику выходов параметров из допусков за любое время контроля (сутки, неделя, месяц и т.д.).
Управление производится с персонального компьютера через интерфейс Ethernet с помощью программного обеспечения.
Базовый вариант программного обеспечения анализатора «Мониторинг» обеспечивает автоматический контроль параметров по измерительным сигналам испытательных строк в соответствии с рекомендациями ITU и ГОСТ 18471.
Установка дополнительного ПО (опционально) расширяют функциональные возможности анализатора:
- ПО «Измерения радиопередающих телевизионных станций» обеспечивает контроль параметров передатчиков при регламентных измерениях, при измерениях в процессе передачи, а также проверку параметров передатчиков на соответствие ГОСТ 20532-83 и ГОСТ Р 50890-96
- ПО «Измерения параметров таблицы» обеспечивает автоматическое измерение параметров видеосигнала испытательной телевизионной таблицы ИТ-72
- автоматическое прецизионное измерение параметров трактов источника и передачи телевизионных сигналов
- допусковый контроль измеренных параметров
- документирование результатов измерения и контроля
- статистика результатов
- управление по сетям IP через Ethernet
- простота использования
Особенности:
Кроме того, включение прибора в реестр средств измерений РОССТАНДАРТА обеспечивает выполнение закона о единстве средств измерений.
На изделие получено:
Зарегистрирован в Государственном реестре средств измерений № 17243-03
Свидетельство об утверждении типа средств измерений РФ RU.C.35.002.A № 56073

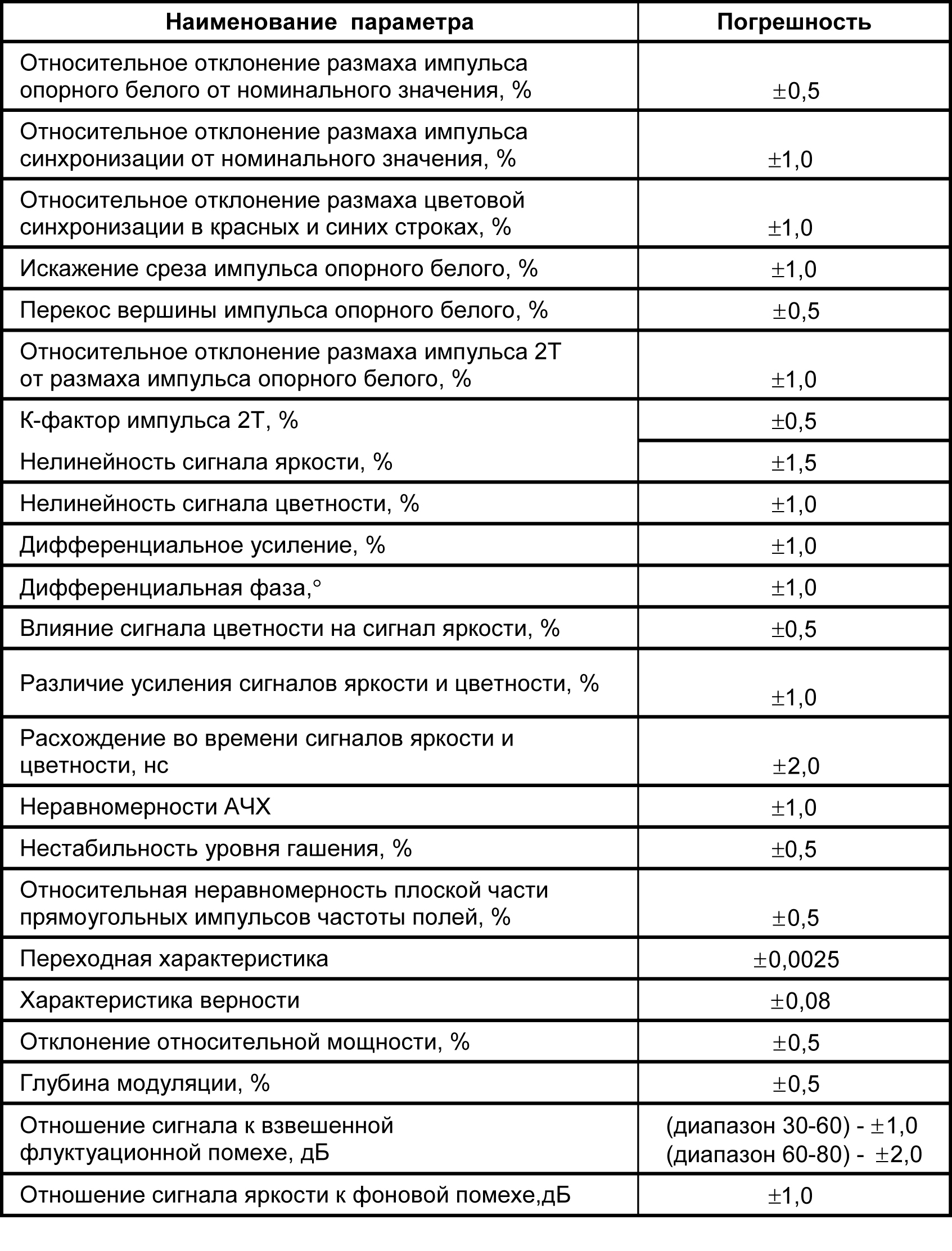

Характеристики
| Характеристика | Значение |
|---|---|
| Базовые функции и технические характеристики | |
| "ПО Мониторинг" | |
| Автоматическое измерение и допусковый контроль параметров | |
| - относительного отклонения размаха импульса опорного белого от номинального значения в диапазоне от минус 69 до 26 % с погрешностью не более, % | ±0,5 |
| - относительного отклонения размаха импульса синхронизации от номинального значения в диапазоне от минус 37 до 26 % с погрешностью, не более, % | ±1,0 |
| - относительного отклонения размаха цветовой синхронизации в строках DR, DB в диапазоне от минус 37 до 26 % с погрешностью, не более, % | ±1,0 |
| - искажения среза импульса опорного белого, в диапазоне ± 30 %, с погрешностью не более, % | ±1,0 |
| - перекоса вершины импульса опорного белого в диапазоне ±50 %,с погрешностью не более, % | ±0,5 |
| - относительного отклонения размаха импульса 2Т от размаха импульса опорного белого, в диапазоне от минус 50 до 30 %, с погрешностью не более, % | ±1,0 |
| К-фактора 2Т | |
| - в диапазоне от 0 до 2 % с погрешностью не более | ±0,5 |
| - в диапазоне от 2 до 12 % с погрешностью не более | ±1,0 |
| - нелинейности сигнала яркости в диапазоне от 0 до 40 % с погрешностью не более, % | ±1,5 |
| - нелинейность сигнала цветности в диапазоне ±30 % с погрешностью не более, % | ±1,0 |
| - дифференциального усиления в диапазоне ±30 % с погрешностью не более, % | ±1,0 |
| - дифференциальной фазы в диапазоне ±100 %, с погрешностью не более, % | ±1,0 |
| - влияния сигнала цветности на сигнал яркости в диапазоне ±30 %, с погрешностью не более, % | ±1,0 |
| - расхождение во времени сигналов яркости и цветности, в диапазоне ±500 нс, с погрешностью не более, нс | ±2 |

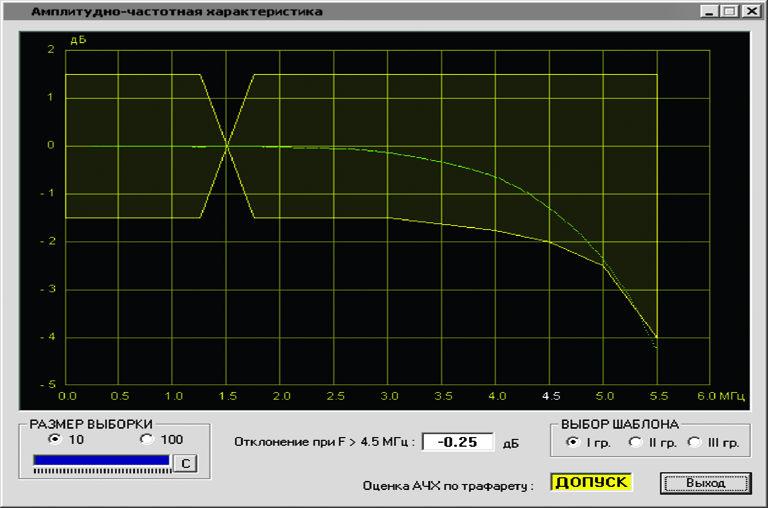

| - неравномерности амплитудно-частотной характеристики при погрешности измерения на частотах 0,5; 1,0; 2,0; 4,0; 4,8; 5,8 МГц, с погрешностью не более, % | ±1 |
| - отношение сигнала к взвешенной флуктуационной помехе | |
| в диапазоне от 30 до 60 дБ не более, дБ | ±1 |
| в диапазоне от 60 до 80 дБ не более, дБ, | ±2 |
| Возможность сохранения результатов измерения и допускового контроля | + |
| Протоколирование результатов с фиксацией времени и даты мониторинга | + |
| Управляющий интерфейс | Ethernet |
| Входные интерфейсы -2 шт. | ASI |
| Опциональные функции | |
| Измерение параметров радиотелевизионных передающих станций | |

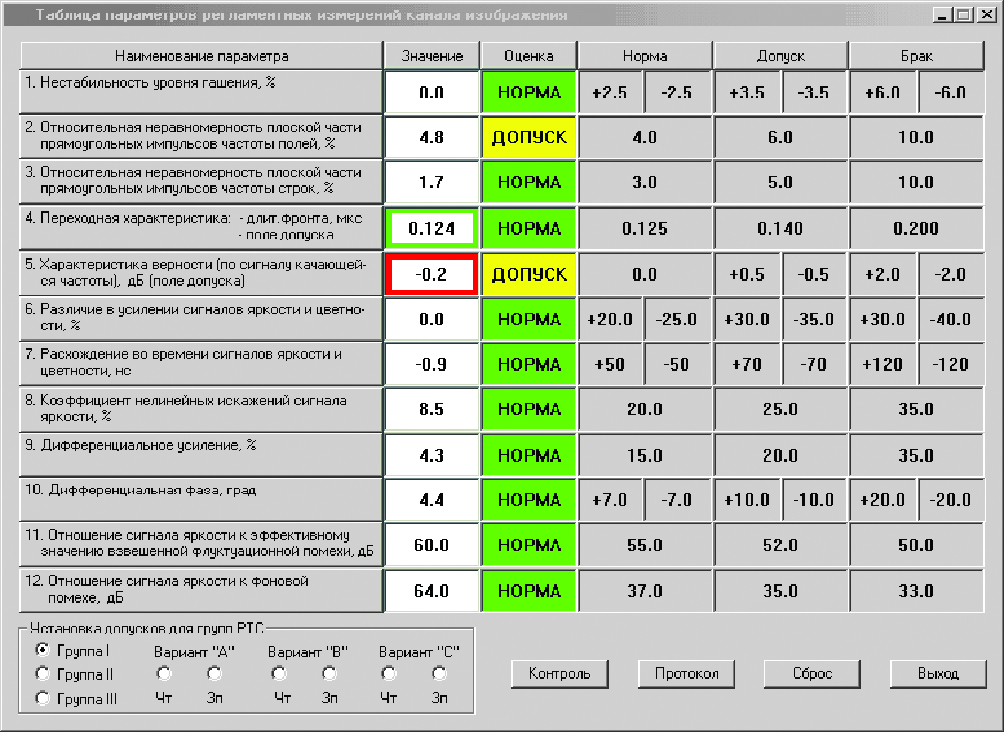

| Регламентные измерения: | |
| - нестабильность уровня гашения в диапазоне от -90 до 90 % с погрешностью не более, % | ±0,5 |
| - относительная неравномерность плоской части прямоугольных импульсов частоты полей в диапазоне от 0 до 60 % с погрешностью не более, % | ±0,5 |
| - относительная неравномерность плоской части прямоугольных импульсов частоты строк в диапазоне от 0 до 60 % с погрешностью не более, % | ±0,5 |

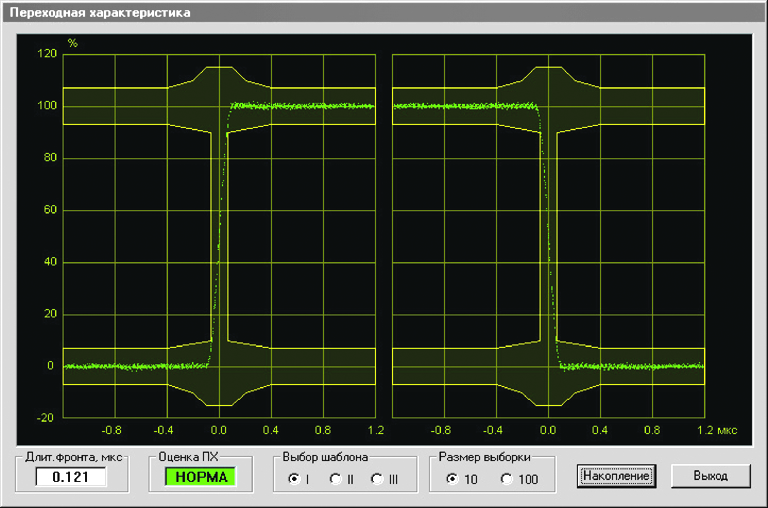

| - переходная характеристика–длительность фронта в диапазоне от 0,05 до 2,0 мкс с погрешностью не более, мкс | ±0,0025 |
| - характеристика верности по сигналу качающейся частоты в диапазоне от минус 20 до 6,0 дБ с погрешностью не более, дБ | ±0,08 |

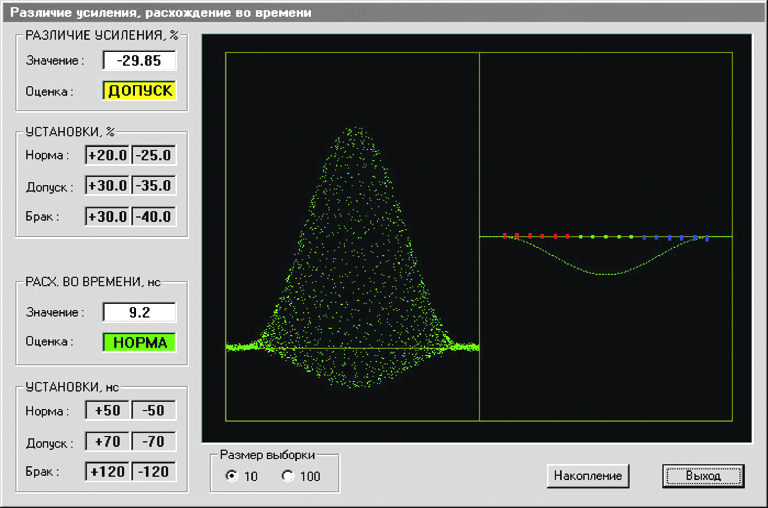

| - различие усиления сигналов яркости и цветности в диапазоне от 60 до 90 % с погрешностью не более, % | ±1,0 |
| - расхождение во времени сигналов яркости и цветности в диапазоне ±500 нс с погрешностью не более, нс | ±2,0 |
| - коэффициент нелинейных искажений сигнала яркости в диапазоне от 0 до 90 % с погрешностью не более % | ±1,5 |

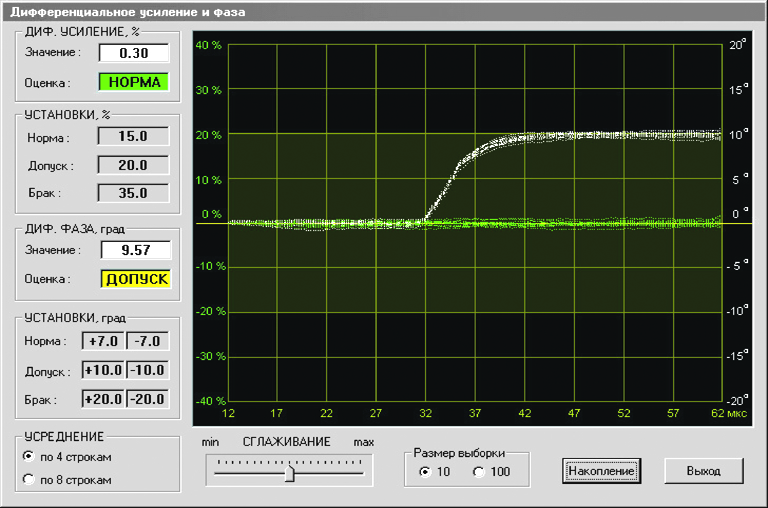

| - дифференциальное усиление в диапазоне от 0 до 90 % с погрешностью не более, % | ±1,0 |
| - дифференциальная фаза в диапазоне ±180° с погрешностью не более, ° | ±1,0 |
| - отношение сигнала яркости к эффективному значению взвешенной флуктуационной помехи в диапазоне | |
| 30 до 60 дБ, с погрешностью, дБ | ±1,0 |
| от 60 до 70 дБ, с погрешностью , дБ | ±2,0 |

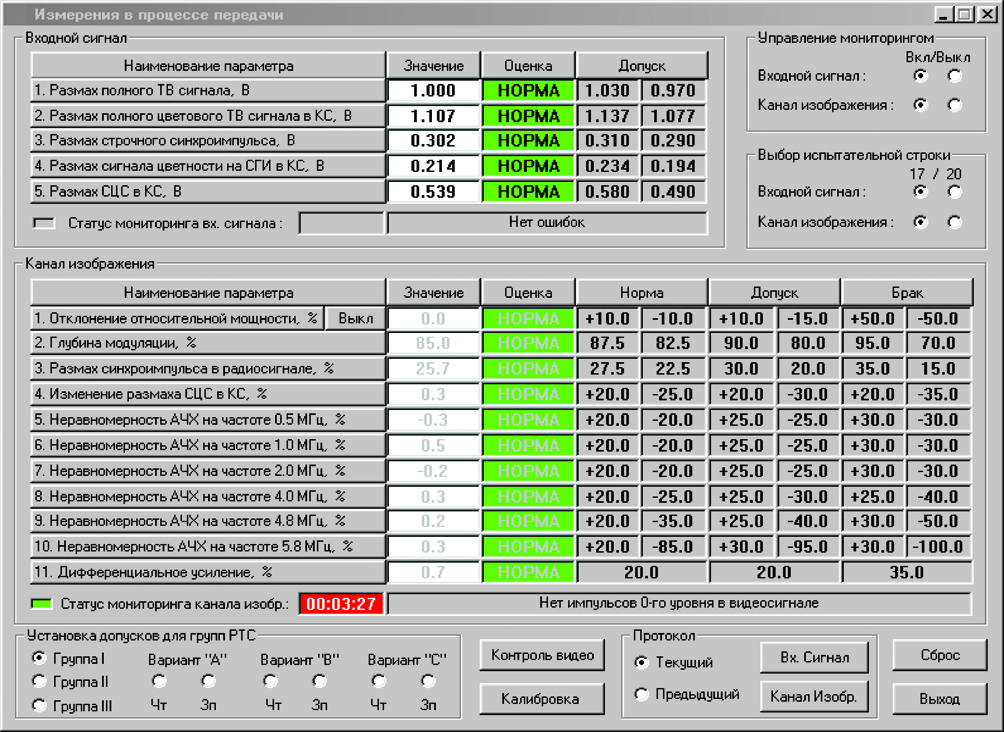

| Измерения в процессе передачи | |
| Параметры входного сигнала: | |
| - размах полного ТВ сигнала в диапазоне от 0,5 до 1,3 В с погрешностью не более, В | ±0,005 |
| - размах полного цветового ТВ сигнала в КС в диапазоне от 0,5 до 1,3 В, с погрешностью не более, В | ±0,005 |
| - размах строчного синхронизирующего импульса, в диапазоне от 0,2 до 0,4 В с погрешностью не более, В | ±0,005 |
| - размах сигнала цветности на СГИ в КС, в диапазоне от 0 до 0,7 В с погрешностью не более, В | ±0,005 |
| в канале изображения: | |
| отклонение относительной мощности в диапазоне ±30 % с погрешностью не более, % | ±0,5 |
| - глубина модуляции в диапазоне от 0 до 100 % с погрешностью не более, % | ±0,5 |
| - размах синхроимпульса в радиосигнале в диапазоне от 0 до 100 % с погрешностью не более, % | ±0,5 |
| - изменение размаха СЦС в КС в диапазоне от -90 до 30 % с погрешностью не более, % | ±1,0 |
| - неравномерность АЧХ ( на частотах 0, 5, 1,0, 2,0 , 4,0, 4,8, 5, 8 МГЦ в диапазоне ±90 , с погрешностью не более, % | ±1,0 |
| - дифференциальное усиление в диапазоне от 0 до 60 % с погрешностью не более, % | ±1,0 |

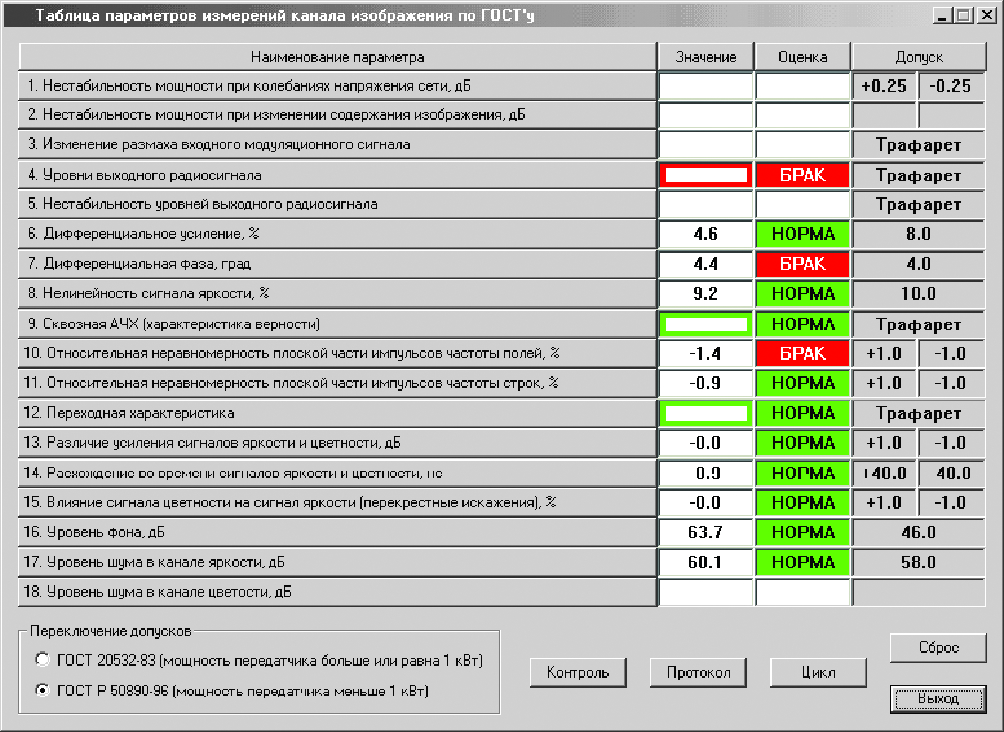

| Измерения по ГОСТу | |
| - нестабильность мощности при колебаниях напряжения сети в диапазоне от – 4 до 2 дБ с погрешностью не более, дБ | ±0,04 |
| - нестабильность мощности при изменении содержания изображения в диапазоне от – 4 до 2 дБ с погрешностью не более, дБ | ±0,04 |
| - диаграмма уровней при изменении размаха входного модулирующего сигнала в диапазоне от 0 до 85 % с погрешностью не более, % | ±0,5 |
| - уровни выходного радиосигнала в диапазоне от 0 до 85 % с погрешностью не более, % | ±0,5 |
| - нестабильность уровней выходного радиосигнала в диапазоне от 0 до 85 % с погрешностью не более, % | ±0,5 |
| - дифференциальное усиление в диапазоне от 0 до 90 % с погрешностью не более, % | ±1,0 |
| - дифференциальная фаза в диапазоне от 0 до 90° с погрешностью не более, ° | ±1,0 |
| - нелинейность яркости в диапазоне от 0 до 90 % с погрешностью не более, % | ±1,5 |
| - сквозная АЧХ в диапазоне от 0 до 90 % | ±1,0 |
| - относительная неравномерность плоской части импульса частоты полей в диапазоне от 0 до 60 % с погрешностью не более, % | ±0,5 |
| - переходная характеристика- длительность фронта - поле допуска | Трафарет |
| - различие усиления сигналов яркости и цветности в диапазоне ±50 % с погрешностью не более, % | ±1,0 |
| -расхождение во времени сигналов яркости и цветности в диапазоне ±500 нс с погрешностью не более, нс | ±2,0 |
| - влияние сигнала цветности на сигнал яркости (перекрестные искажения), в диапазоне ±30 % с погрешностью не более, % | ±0,5 |
| - уровень фона, в диапазоне от 30 до 70 дБ с погрешностью не более, дБ | ±1,0 |
| - уровень шума в канале яркости в диапазоне | |
| от 30 до 60 дБ, не более, дБ | ±1,0 |
| от 60 до 80 дБ, не более, дБ | ±2,0 |
| -уровень шума в канале цветности в диапазоне от 40 до 90 дБ, не более, дБ | ±1,0 |
| Измерения параметров испытательной таблицы | |
| - размах видеосигнала в диапазоне от 630 до 1260 мВ с погрешностью не более, % | ±1,0 |
| - размах импульса синхронизации в диапазоне от 189 до 378 мВ с погрешностью не более, % | ±1,0 |
| - уровней ступеней градационного клина испытательной таблицы при абсолютной погрешности измерения не более, мВ | ±3 |
| - глубины модуляции по вертикальным штриховым линиям (мирам) от 300 до 550 при основной погрешности измерения не более, % | ±3 |
| - отображение числа различимых градаций яркости (количество ступеней градационного клина) испытательной таблицы | + |
| - отображение разрешающей способности изображения | + |
| Электрическое питание | |
| - напряжение, В | 220 |
| - частота, Гц | 50 |
| Потребляемая мощность не более, Вт | 40 |
| Стоечный, переносной и малогабаритный варианты конструктивного исполнения | + |
Документация
| Наименование документа | Ссылка для просмотра |
|---|---|
| Брошюра Анализатор телевизионный мониторинговый АТМ-2 | |
| АТМ-2. Руководство по эксплуатации | DOC |
