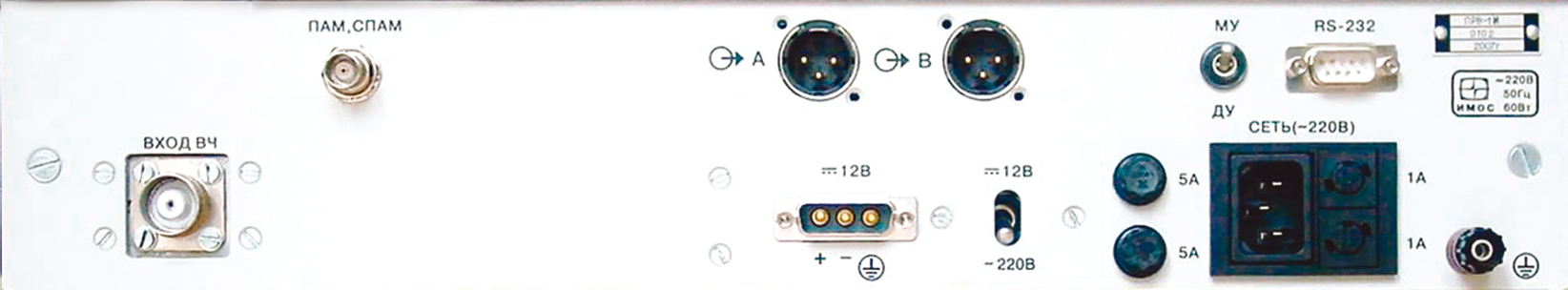

Приемник радиовещательный измерительный ПРВ-1И
Описание
Приемник радиовещательный измерительный ПРВ-1И предназначен для приема ЧМ радиосигналов диапазона ОВЧ и измерения параметров радиовещательных передатчиков. Обеспечивает сканирование радиоэфира с запоминанием частот каналов.
Возможно использование в системах дистанционного мониторинга с передачей данных по IP.

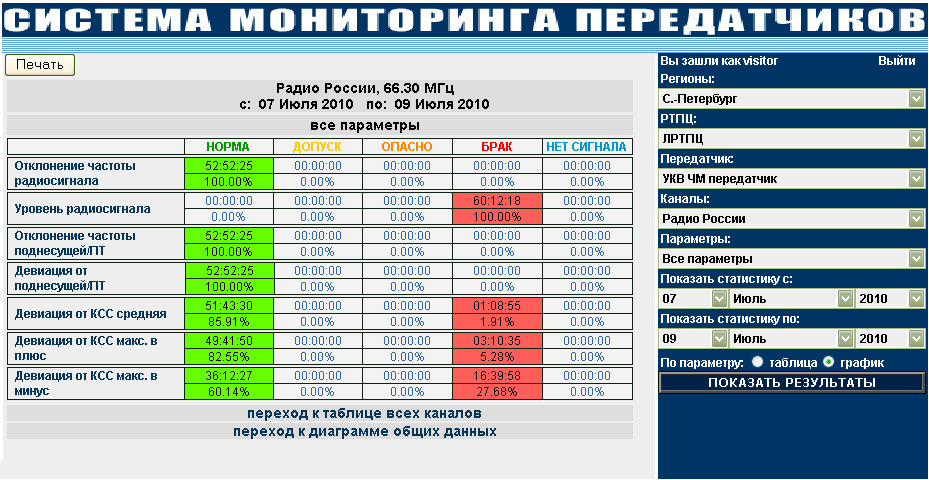

Автономное использование приемника ПРВ-1И позволяет контролировать следующие параметры радиопередатчика:

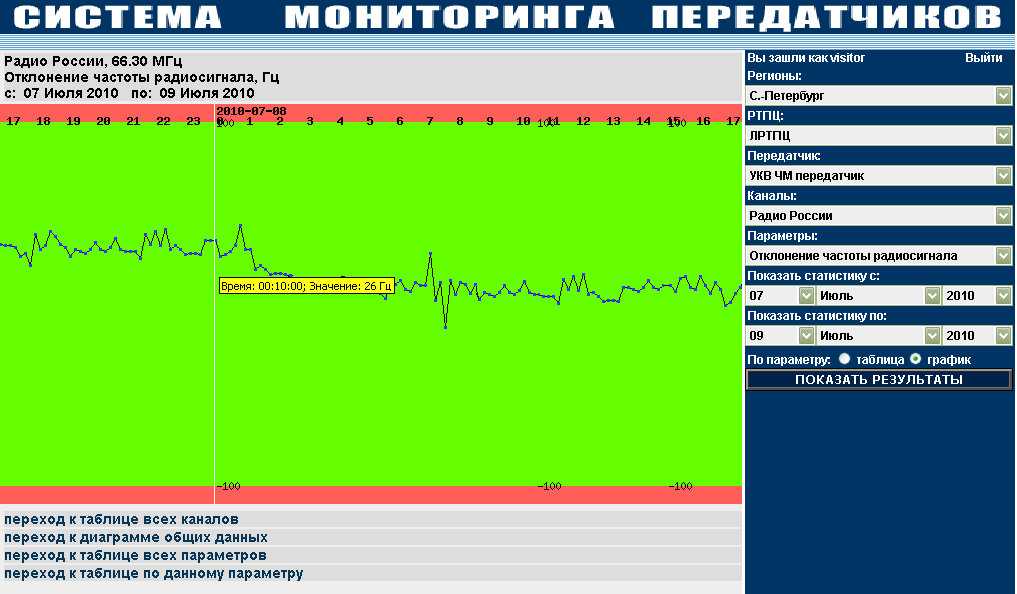

- несущую частоту радиосигнала;
- уровень радиосигнала;
- девиацию частоты от комплексного стереосигнала (КСС) плюс;
- девиацию от КСС минус;
- девиацию от КСС средняя;
- частоту поднесущей/пилот-тона стереосигнала;
- девиацию частоты от немодулированной поднесущей/пилот-тона.

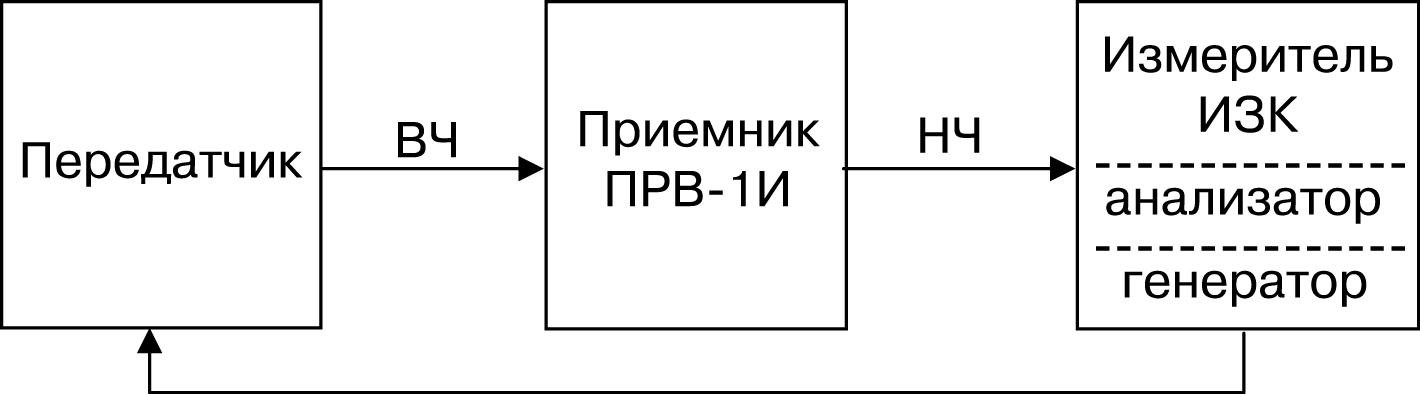

Использование ПРВ-1И совместно с внешними средствами измерений позволяет измерять следующие параметры в режимах «Моно» и «Стерео»:
- глубину паразитной амплитудной модуляции радиосигнала;
- амплитудно- частотную характеристику тракта;
- нелинейные искажения;
- переходные затухания;
- уровень шума;
- интермодуляцию третьего и пятого порядка.
Приемник обеспечивает измерение уровня, частоты, девиации радиосигнала, частоты поднесущей/пилот-тона стереосигнала, девиации радиосигнала от немодулированной поднесущей/пилот-тона стереосигнала во время передачи программы. С его помощью можно измерять параметры передатчиков в соответствии с ГОСТ Р 51741-2001 и ПТЭ-95. Отображение значений основных параметров радиосигнала в процессе измерений осуществляется на встроенном дисплее.
Особенности построения:
- тройное преобразование частоты;
- два режима работы селектора;
- диапазонные фильтры в режиме приемника;
- режим девиометра;
- термостабилизированный источник сигнала опорной частоты;
- два канала детектирования;
- частотное детектирование;
- амплитудное детектирование – измерение паразитной амплитудной модуляции (ПАМ)/ сопутствующей паразитной амплитудной модуляции (СПАМ);
- автоматическое определение системы стереовещания с полярной модуляцией (ПМ)/пилот тоном (ПТ);
- прослушивание программ звукового вещания на встроенный громкоговоритель или стереонаушники;
Отличительные особенности
- нормированные метрологические характеристики;
- допусковый контроль измеренных параметров ;
- документирование результатов измерения и контроля ;

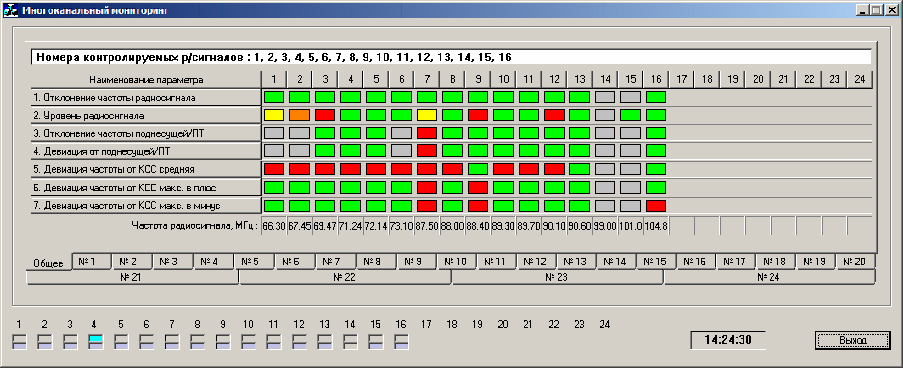

- возможность многоканального мониторинга;

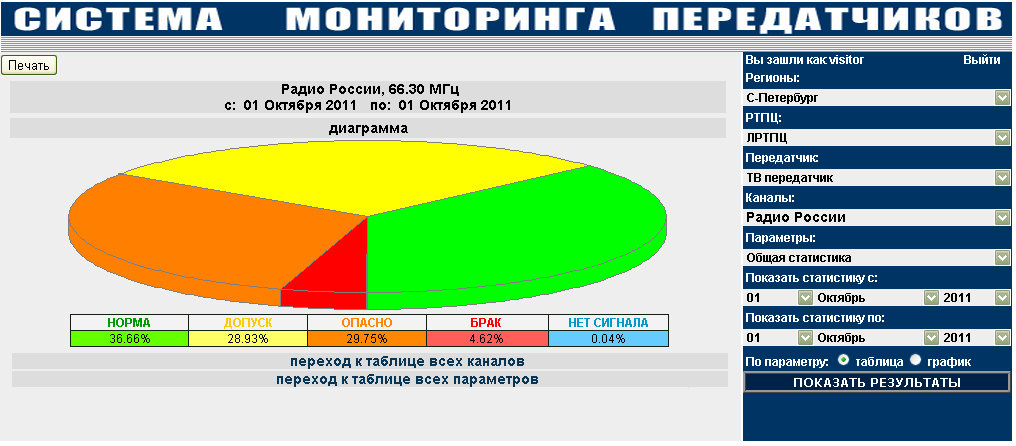

- статистика результатов;
- управление по сетям IP через Ethernet ;
- простота использования ;
Кроме того, включение прибора в реестр средств измерений РОССТАНДАРТА обеспечивает выполнение закона о единстве средств измерений.
На изделие получено:
Зарегистрирован в Государственном реестре средств измерений № 37213-08
Характеристики
| Характеристика | Значение |
|---|---|
| Диапазон входных частот, МГц | 65,9 … 74,0 87,5…108,0 |
| Диапазон уровней входного радиосигнала, мВ: | |
| в режиме «Приемник» | 0,01 … 500 |
| в режиме «Девиометр» | 50 … 500 |
| Затухание несогласованности входа ВЧ приемника при сопротивлении 75 Ом, не менее, дБ: | 15 |
| Избирательность по соседнему каналу, дБ, не менее | 80 |
| Избирательность по зеркальному каналу, дБ, не менее | 80 |
| Неравномерность частотной характеристики относительно уровня сигнала на частоте модуляции 1000 Гц в пределах диапазона частот от 30 до 15000 Гц, не более, дБ | ±0,5 |
| Разбаланс усиления между стереоканалами в диапазоне частот от 250 до 6300 Гц, не более, дБ | ±1,0 |
| Гармонические искажения на частоте модуляции 1000 Гц при номинальной девиации, не более, % | 0,1 |
| Переходное затухание между стереоканалами на частотах: | |
| 300 Гц, не менее, дБ | 46 |
| от 400 до 5000 Гц, не менее, дБ | 50 |
| 10000 Гц, не менее, дБ | 46 |
| Полосы пропускания, кГц | 20, 60, 200 |
| Постоянная времени цепи коррекции, мкс | 50,± 0,5 |
| Уровень сигнала по выходу ПЧ 1,1 МГц на нагрузке 50 Ом, не менее, Вэфф | 0,3 |
| Выходное напряжение сигнала на выходе «КСС» на нагрузке 600 Ом при девиации ±50 кГц, при ПМ, В эфф | 0,775±0,1 |
| Выходное напряжение демодулированного сигнала на выходах «А» и «В» на нагрузке 600 Ом при девиации 50 кГц, В эфф | 0,775±0,1 |
| Уровень сигнала на выходе амплитудной модуляции (ПАМ, СПАМ) при коэффициенте амплитудной модуляции несущей входного сигнала 1 %, мВ | 100 ±2 |
| Измеряемые параметры: | |
| несущая частота входного радиосигнала в диапазоне от 65,9 до 74 МГц и от 87,5 до 108,0 МГЦ | |
| - немодулированный сигнал с погрешностью не более | ±5*10^(-8) |
| - ЧМ сигнал с погрешностью не более | ±3*10^(-7) |
| уровень ВЧ сигнала в диапазоне от 20 до 114 дБ/мкВ (от 10 мкВ до 500 мВ эфф), с погрешностью не более, дБ | ±2 |
| девиация радиосигнала в диапазоне (2,5…99,9) кГц с погрешностью не более, дБ | ±2 |
| частота поднесущей / пилот –тона, Гц, с погрешностью не более, Гц | ±0,5 |
| девиация от немодулированной поднесущей / пилот-тона в диапазоне от 2 до 15 кГц с погрешностью не более, % | ±2 |
| коэффициент амплитудной модуляции в диапазоне от 0,1 до 10 % с погрешностью не более, % | ±10 от измеренного значения |
| Электрическое питание | |
| - от сети переменного тока напряжением, В | 220 |
| - частотой, Гц | 50 |
| - или постоянного тока напряжением, В | 12 |
| Потребляемая мощность | |
| - при питании от сети переменного тока 220 В, ВА | 50 |
| - при питании от сети постоянного тока 12 В, ВА | 40 |
| Стоечный и переносной варианты конструктивного исполнения | + |
