Комплекс мониторинга параметров цифровых телевизионных передатчиков стандарта DVB-T2 С-1100

Описание

Комплекс мониторинга С-1100 предназначен:

• для измерения параметров цифровых телевизионных передатчиков стандарта DVB-T2;
• для архивирования измерительных данных за длительный период времени;
• для предоставления измерительной информации о качестве работы ТВ передатчиков дистанционно по IP;

Комплекс измерительного оборудования С-1100 включает в себя (опционально):

• Анализатор транспортного потока АТП-1

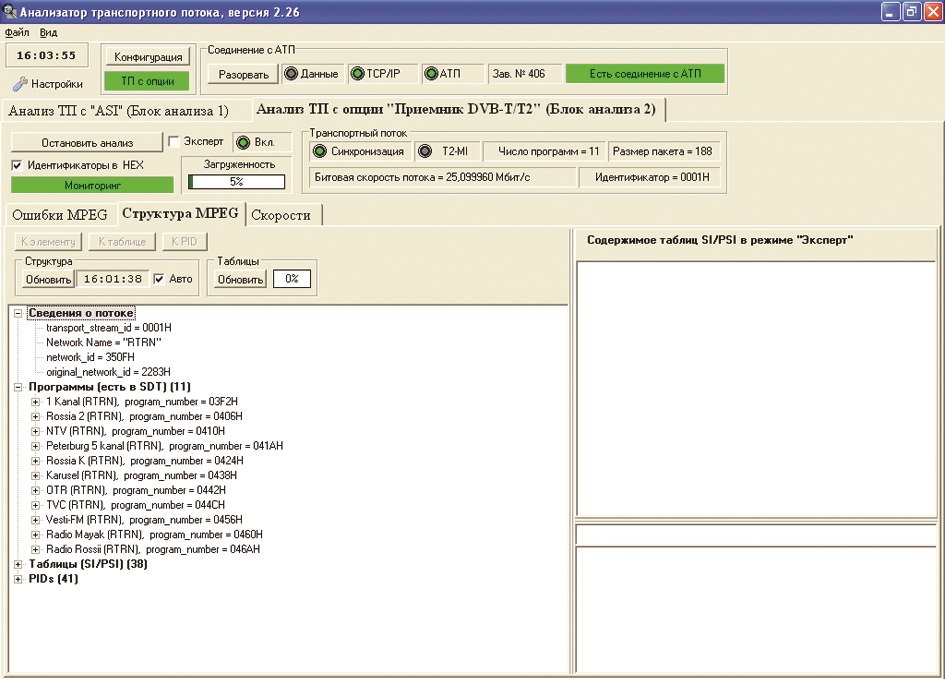

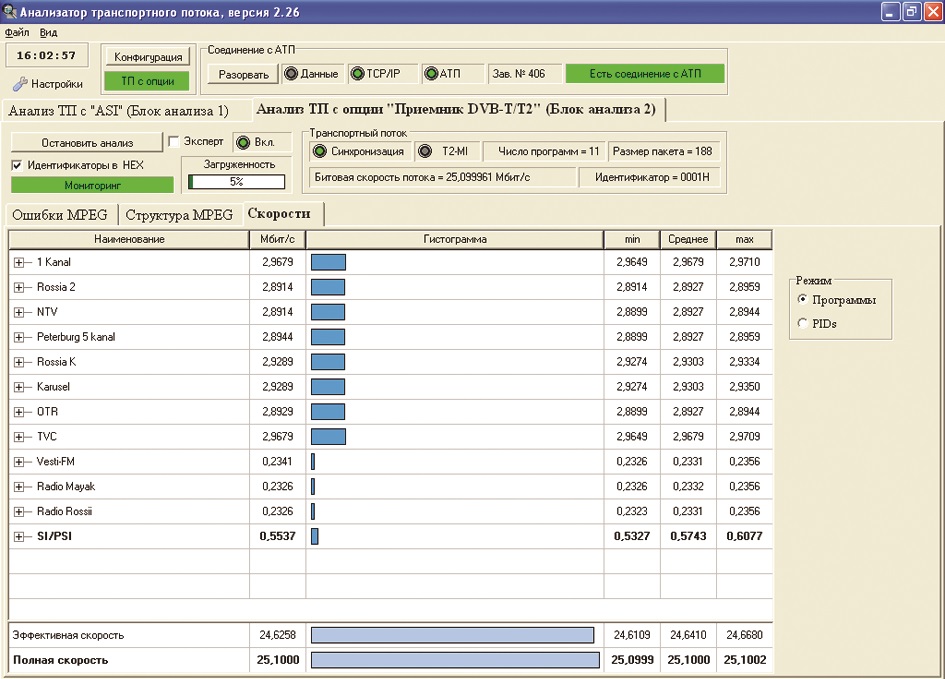

  Анализатор АТП-1 позволяет производить автоматизированный контроль параметров цифровых телевизионных транспортных потоков в режиме реального времени с детальным анализом измерительной информации, статистической обработкой, графическим представлением и протоколированием. Результаты измерений отображаются в «дружелюбном», интуитивно понятном интерфейсе пользователя.
• Измерительный демодулятор DVB-T2 ДТЦ-3И
  Демодулятор предназначен для прецизионной демодуляции и измерения параметров радиосигналов стандарта DVB-T2.
• Персональный компьютер, входящий в состав комплекса, обеспечивает управление измерительными средствами, а также обработку и отображение всей полученной информации и передает эту информацию по сети Internet на сервер базы данных. На сервер базы данных устанавливается программное обеспечение статистической обработки результатов измерений. С пункта контроля (или с любого компьютера, подключенного к сети Internet) имеется возможность (при наличии логина и пароля) получения сводок за любой интересующий интервал времени с любой степенью подробности.

Измеряемые параметры:

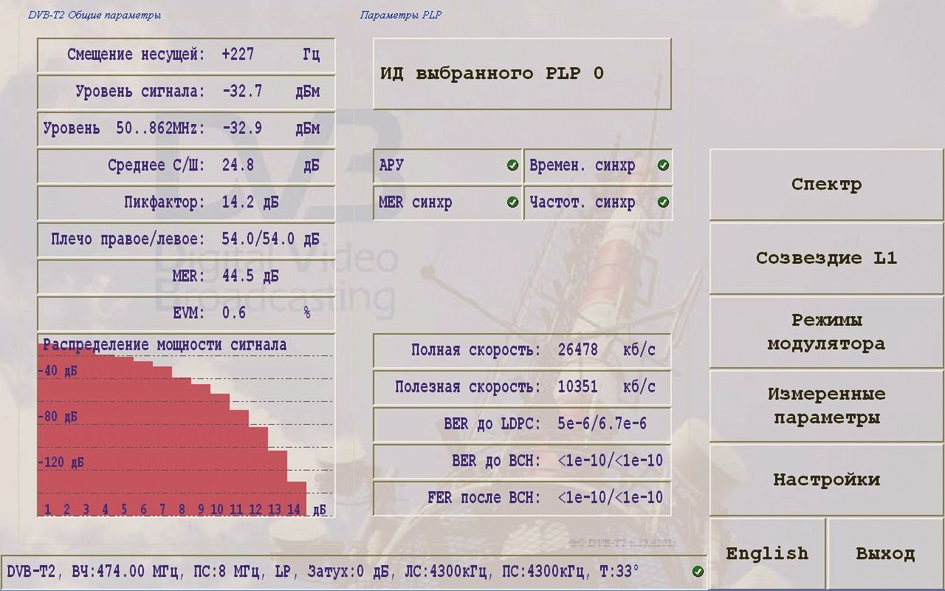

• уровень входного сигнала (в полной полосе и полосе выбранного сигнала);
• отклонение центральной частоты канала от номинального значения;
• коэффициент ошибок модуляции MER;
• значение вектора ошибок EVM;
• ослабление плеч;
• коэффициент битовых ошибок (BER) перед декодером LDPC;
• коэффициент битовых ошибок (BER) перед декодером BCH;
• отображение сигнальных созвездий PLP и L1;

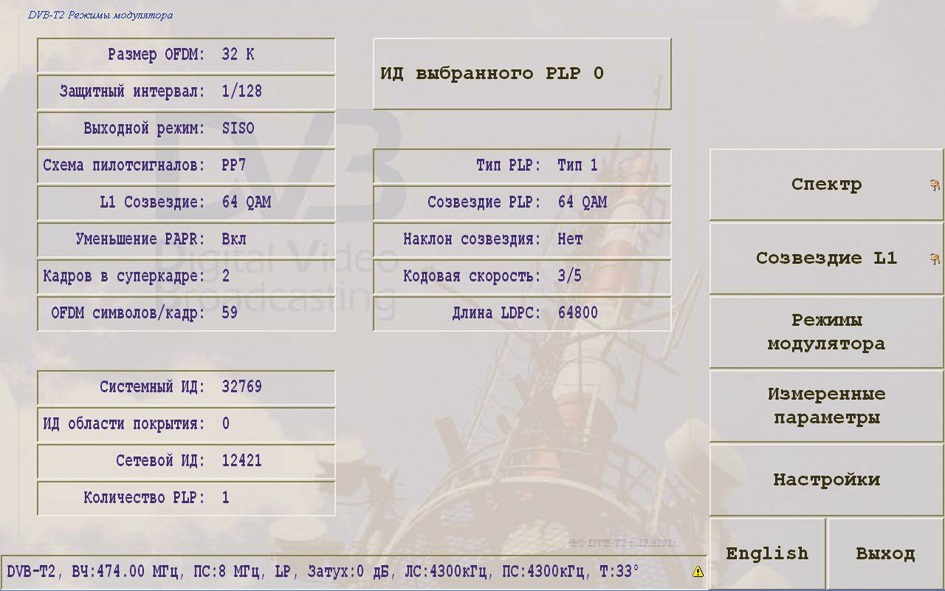

• отображение режимов работы передатчика;
• распределение мощности сигнала;

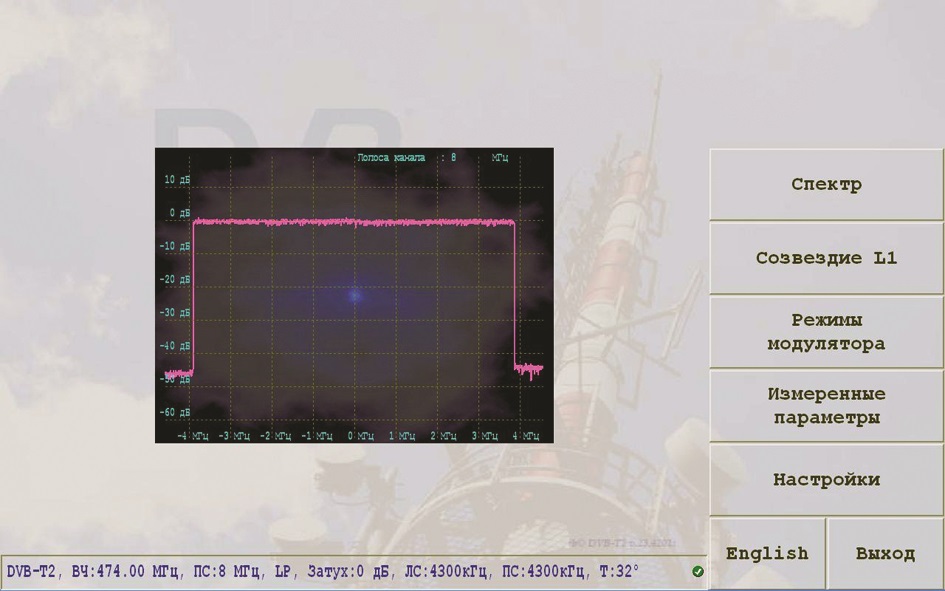

• спектр сигнала;

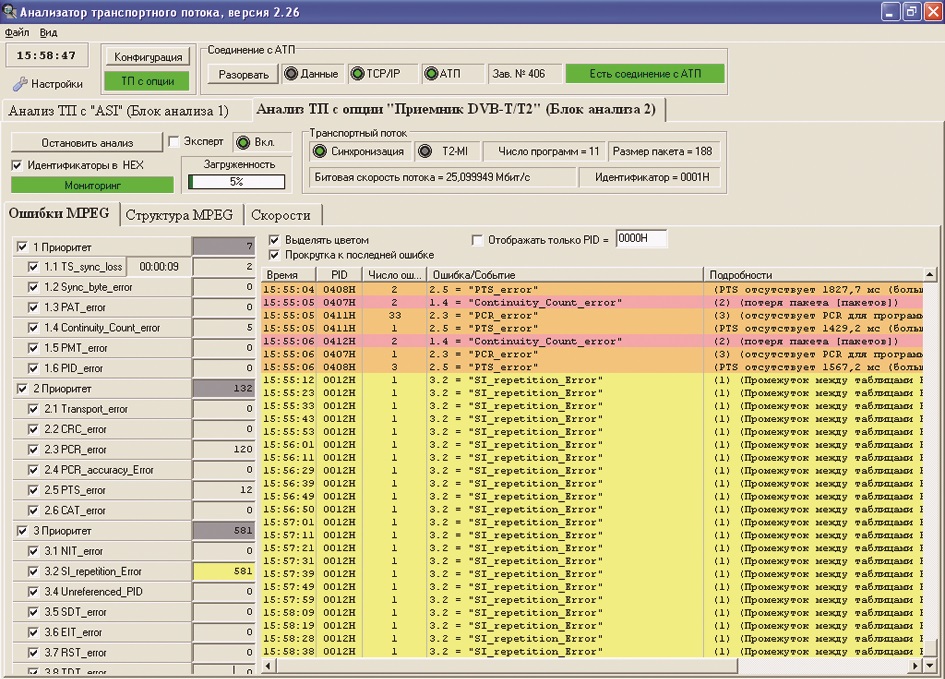

• инструментальный контроль транспортного потока по всем приоритетам (ETSI TR 101290), а также потока T2 MI (DVB Document A14-1).

Отличительные особенности Измерительное оборудование, входящее в состав комплекса С-1100, прошло испытания с целью присвоения типа средств измерений и включено в Государственный реестр средств измерений РФ.
