Сертификат об утверждении типа средств измерений АТП-1 Анализатор цифрового телевизионного транспортного потока АТП-1 представляет собой аппаратную и программную платформу для контроля и проверки: • цифровых ТВ передатчиков стандартов DVB; • кодирующих устройств MPEG-2, MPEG-4; • цифровых линий связи; • каналов IPTV. Назначение: Автоматизированный контроль параметров цифровых телевизионных транспортных потоков в режиме реального времени с детальным анализом измерительной информации, статистической обработкой, графическим представлением и протоколированием результатов анализа. Основные функции: • анализ синтаксиса и структуры сжатых цифровых транспортных потоков MPEG в полном соответствии с Рекомендациями ETSI TR 101 290; • измерения параметров потоков; • анализ транспортных потоков, переносящих Т2-MI пакеты, по трем уровням: - внешнего (контейнерного) ТП, - пакетов Т2-MI, - внутренних ТП с выбранных PLP (возможность контролировать все PLP, декодированные из T2-MI) Дополнительные функции: • одновременный анализ 4х транспортных потоков, демодулированных из сигналов стандартов DVB (до 4 PLPв стандарте DVB-T2); • независимый анализ транспортных потоков по двум входам ASI; • приём и анализ потоков поверх IP (возможность анализа от 50 до 100 IP потоков); • вывод потоков в формате TSoIP; • вывод одного из анализируемых транспортных потоков для дополнительного контроля на интерфейс ASI; • возможность логирования результатов анализа; • возможность оперативного просмотра результатов анализа, а также вывода на печать протокола; • управление через Ethernet; • возможность дистанционного круглосуточного мониторинга. Интерфейсы: • вход (входы) ASI с параметрами, соответствующими требованиям EN 50083-9 и ГОСТ Р 54996 для приема транспортных потоков и потоков Т2-MI (опционально добавлен второй вход для одновременного независимого анализа двух потоков); • выход ASI (транзитный); • вход «TSoIP» (опционально) для приема транспортного потока поверх IP (TSoverIP); • вход «RF» (опционально) для приема радиосигналов стандартов DVB-T/T2/C. Условия использования: Анализатор предназначен для длительной круглосуточной работы в закрытых отапливаемых помещениях при температуре от 5 до 40°C и относительной влажности до 95% (при 30°C) (для 3 группы аппаратуры по ГОСТ 22261). Технические и метрологические характеристики: • анализ структуры мультиплексированного транспортного потока, в том числе таблиц системной информации (SI/PSI) транспортного потока и состава программ внутри транспортного потока; • анализ синтаксиса ТП (ошибки MPEG), в соответствии с ГОСТ Р 52592 и Рекомендацией ETSI TR 101 290 в реальном масштабе времени с отображением причины возникновения ошибки; • анализ параметров потоков, переносящих Т2-MI пакеты, внутренних ТП с выбранных PLP, пакетов Т2-MI на наличие ошибок (ошибки Т2-MI) в соответствии с Рекомендациями ETSI TR 101 290; • настройка параметров анализа, загрузки, сохранения и анализа таблиц системной информации (SI/PSI) транспортного потока; • анализ параметров эталонных программных меток: - дрейф эталонных программных меток транспортного потока (PCR_DR), - отклонение частоты эталонных программных меток транспортного потока (PCR_FO), - точность эталонных программных меток транспортного потока (PCR_AC), - период следования эталонных программных меток транспортного потока, - общий джиттер эталонных программных меток транспортного потока (PCR_OJ) • измерение фактической скорости мультиплексированного ТП и эффективной скорости каждой программы, а также каждой составляющей части программы в отдельности. Диапазон скоростей входного ТП от 2 до 215 Мбит/с. Пределы допускаемой абсолютной погрешности измерения скорости ТП ±100 бит/с. Общие характеристики: • электропитание анализатора осуществляется от сети 220 В частоты 50 Гц; • мощность, потребляемая анализатором от сети переменного тока (220 ± 22) В, не более 100 Вт; • габаритные размеры: 435х450х97 мм; • вес: не более 7 кг. Анализатор АТП-1 внесен в Государственный реестр средств измерений, что обеспечивает выполнение Федерального Закона «Об обеспечении единства измерений» от 26.06.2008 № 102-ФЗ. Регистрационный номер 24762-14. Свидетельство об утверждении типа средств измерений ОС.С.35.002.А №56073/1.

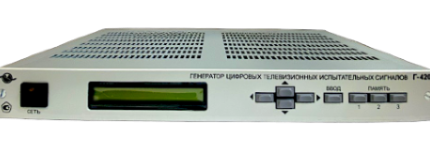

Сертификат об утверждении типа средств измерений Г-420 Назначение: Генератор цифровых телевизионных испытательных сигналов Г-420 предназначен для формирования эталонных телевизионных испытательных сигналов в виде: • сжатых цифровых транспортных потоков MPEG (MPEG-2, MPEG-4, HEVC), • цифровых потоков Т2-MI, • несжатых цифровых сигналов SDI в форматах стандартной (SD) и высокой (HD) четкости, • несжатых цифровых аудиосигналов в формате AES/EBU. Испытательные сигналы, формируемые генератором удовлетворяют требованиям европейских и отечественных стандартов DVB для систем спутникового, кабельного и наземного цифрового ТВ вещания (ISO/IEC 13818, ETSI TS 102 773, ETSI EN 302 755, ГОСТ Р 52592, ГОСТ Р 53533, ГОСТ Р 53534) и используются для проверки параметров цифровых систем телевизионного вещания: - тракта передачи цифрового телевизионного транспортного потока, - тракта воспроизведения телевизионного изображения (ГОСТ Р 53534), - телевизионных передатчиков стандартов DVB, - кодирующих устройств стандартов MPEG-2, MPEG-4 (H.264/AVC), HEVC (H.265), - декодирующих устройств стандартов MPEG-2, MPEG-4 (H.264/AVC), HEVC (H.265), - цифровых линий связи, - кодирующих устройств звука, - телевизионной аппаратуры (телевизоров, студийной аппаратуры для создания телевизионного контента и др.), использующей цифровые несжатые телевизионные сигналы стандартной (SD) и высокой (HD) четкости в формате SDI. Функциональные характеристики: • Формирование испытательных сигналов сжатого транспортного потока MPEG (MPEG-2,-4, HEVC): - статических таблиц, - динамических таблиц (однопрограммных и многопрограммных), - испытательных строк в активной части растра (ГОСТ Р 52592), - со встроенным звуковым сопровождением (SMPTE 291M), - нуль-пакетов, содержащих в шестнадцатеричном коде: 47 1F FF 10(первые 4 байта), с 5 до 188 байта «нули» (ETSI TR 101 290), - супер-кадра псевдослучайной последовательности в режимах «2К» и «8К», начинающихся с последовательности шестнадцатеричных чисел: 47 00 3Е 00 0F FC (ETSI TR 101 290). • Формирование цифровых потоков T2-MI (ETSI TS 102 773) • Формирование эталонных несжатых цифровых сигналов SDI стандартной четкости (SD) (ITU-R BT.601-5): - динамических таблиц, - статических таблиц, - сигнала испытательных строк в активной части растра (ITU-R BT, ГОСТ Р52592), - сигналов со встроенным звуковым сопровождением (SMPTE 291M). • Формирование эталонных несжатых цифровых сигналов SDI высокой четкости (HD) (SMPTE-274M, SMPTE-295M): - динамических таблиц, - статических таблиц. • Формирование несжатого цифрового аудиосигнала в формате AES/EBU (ITU-R BS.647-3, EBU Tech 3250). • Управление – автономно или дистанционно от ПК через интерфейс Ethernet с установленным ПО. Общие доступные настройки: • настройки внутренних часов генератора; • настройки T2-MI; • настройки TSoverIP. Примечание: внутренние часы применяются для вставки времени в таблицы TDT, EIT в составе TS (установка даты, времени и коррекции точности хода часов). Условия использования: Длительная круглосуточная работа в закрытых отапливаемых помещениях при температуре от 5 до 40 °C и относительной влажности до 95% (при 30°C) (для 3 группы аппаратуры по ГОСТ 22261). Индивидуальные настройки выбранного сигнала: • в режимах MPEG: - скорости транспортного потока, - включение/выключение таблиц сервисной информации (SI), - идентификаторов transport_stream_id (TS_ID), network_id (NW_ID) и original_network_id (ONW_ID), - программного идентификатора Service_id (SID) выбранной программы, - пакетного идентификатора PID элементарного потока или таблицы PMT • в режиме SDI аудиосигналов АES/EBU: - частоты дискретизации звукового сигнала, - формы сигнала, - частоты сигнала, - уровня сигнала, - независимого включение/отключение каналов (левого и правого). Интерфейсы генератора: • выходные интерфейсы: - «TS Parallel» (EN 50083-9), - «ASI» (EN 50083-9, ГОСТ Р 54996), - «ASI T2-MI» (EN 50083-9, ГОСТ Р 54996), - «SD/HD SDI» (ITU-R BT.601-5, ITU-R BT.656-3, SMPTE-274M, SMPTE-295M), - «AES/EBU» (ITU-R BS.647-3, EBU Tech 3250), - «TSoIP» (ETSI TS 102 034) – передача TSoverIP по протоколу UDP • управляющий интерфейс – «Ethernet». Настройки TSoverIP: - IP-адрес мультикаста, - порт мультикаста, - вид потока (TS или Т2-MI), - IP-адрес источника, - порт источника. Отличительные особенности: • генератор Г-420 является универсальным измерительным средством для проведения регламентных измерений различных цифровых систем телевизионного вещания всех имеющихся стандартов; • обладает широким спектром выходных интерфейсов, дающих возможность стыковки с различным оборудованием; • может использоваться как автономное измерительное средство, так и в составе систем сетевого мониторинга; • внесен в Государственный реестр средств измерений, что обеспечивает выполнение ФЗ «Об обеспечении единства измерений» от 26.06.2008 №102-ФЗ. Свидетельство об утверждении типа средств измерений RU.C.35.002.A №11611/5. Регистрационный номер 22442-02. Декларация о соответствии требованиям технического регламента Евразийского экономического союза (Таможенного союза). Регистрационный номер EAЭC N RUД-RU.PA01.B.46461/21.
