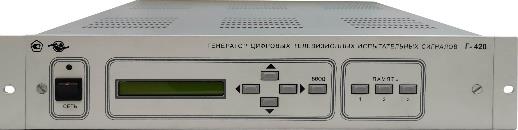

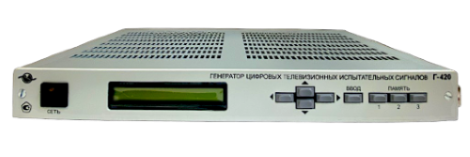

Генератор цифровых телевизионных испытательных сигналов Г-420

Назначение:

Генератор цифровых телевизионных испытательных сигналов Г-420 предназначен
для формирования эталонных телевизионных испытательных сигналов в виде:
• сжатых цифровых транспортных потоков MPEG (MPEG-2, MPEG-4, HEVC),
• цифровых потоков Т2-MI,
• несжатых цифровых сигналов SDI в форматах стандартной (SD) и высокой (HD)
четкости,
• несжатых цифровых аудиосигналов в формате AES/EBU.
Испытательные сигналы, формируемые генератором удовлетворяют требованиям
европейских и отечественных стандартов DVB для систем спутникового,
кабельного и наземного цифрового ТВ вещания (ISO/IEC 13818, ETSI TS 102 773,
ETSI EN 302 755, ГОСТ Р 52592, ГОСТ Р 53533, ГОСТ Р 53534)
и используются для проверки параметров цифровых систем телевизионного вещания:
— тракта передачи цифрового телевизионного транспортного потока,
— тракта воспроизведения телевизионного изображения (ГОСТ Р 53534),
— телевизионных передатчиков стандартов DVB,
— кодирующих устройств стандартов MPEG-2, MPEG-4 (H.264/AVC), HEVC (H.265),
— декодирующих устройств стандартов MPEG-2, MPEG-4 (H.264/AVC), HEVC (H.265),
— цифровых линий связи,
— кодирующих устройств звука,
— телевизионной аппаратуры (телевизоров, студийной аппаратуры для создания
телевизионного контента и др.), использующей цифровые несжатые телевизионные
сигналы стандартной (SD) и высокой (HD) четкости в формате SDI.

Функциональные характеристики:

• Формирование испытательных сигналов сжатого транспортного потока MPEG (MPEG-2,-4, HEVC):
— статических таблиц,
— динамических таблиц (однопрограммных и многопрограммных),
— испытательных строк в активной части растра (ГОСТ Р 52592),
— со встроенным звуковым сопровождением (SMPTE 291M),
— нуль-пакетов, содержащих в шестнадцатеричном коде: 47 1F FF 10(первые 4 байта),
с 5 до 188 байта «нули» (ETSI TR 101 290),
— супер-кадра псевдослучайной последовательности в режимах «2К» и «8К»,
начинающихся с последовательности шестнадцатеричных чисел: 47 00 3Е 00 0F FC (ETSI TR 101 290).
• Формирование цифровых потоков T2-MI (ETSI TS 102 773)
• Формирование эталонных несжатых цифровых сигналов SDI стандартной четкости (SD) (ITU-R BT.601-5):
— динамических таблиц,
— статических таблиц,
— сигнала испытательных строк в активной части растра (ITU-R BT, ГОСТ Р52592),
— сигналов со встроенным звуковым сопровождением (SMPTE 291M).
• Формирование эталонных несжатых цифровых сигналов SDI высокой четкости (HD) (SMPTE-274M, SMPTE-295M):
— динамических таблиц,
— статических таблиц.
• Формирование несжатого цифрового аудиосигнала в формате AES/EBU (ITU-R BS.647-3, EBU Tech 3250).
• Управление – автономно или дистанционно от ПК через интерфейс Ethernet с установленным ПО.

Общие доступные настройки:

• настройки внутренних часов генератора;
• настройки T2-MI;
• настройки TSoverIP.
Примечание: внутренние часы применяются для вставки времени в таблицы TDT, EIT
в составе TS (установка даты, времени и коррекции точности хода часов).

Условия использования:

Длительная круглосуточная работа в закрытых отапливаемых помещениях при
температуре от 5 до 40 °C и относительной влажности до 95% (при 30°C)
(для 3 группы аппаратуры по ГОСТ 22261).

Индивидуальные настройки выбранного сигнала:

• в режимах MPEG:
— скорости транспортного потока,
— включение/выключение таблиц сервисной информации (SI),
— идентификаторов transport_stream_id (TS_ID), network_id (NW_ID) и original_network_id (ONW_ID),
— программного идентификатора Service_id (SID) выбранной программы,
— пакетного идентификатора PID элементарного потока или таблицы PMT
• в режиме SDI аудиосигналов АES/EBU:
— частоты дискретизации звукового сигнала,
— формы сигнала,
— частоты сигнала,
— уровня сигнала,
— независимого включение/отключение каналов (левого и правого).

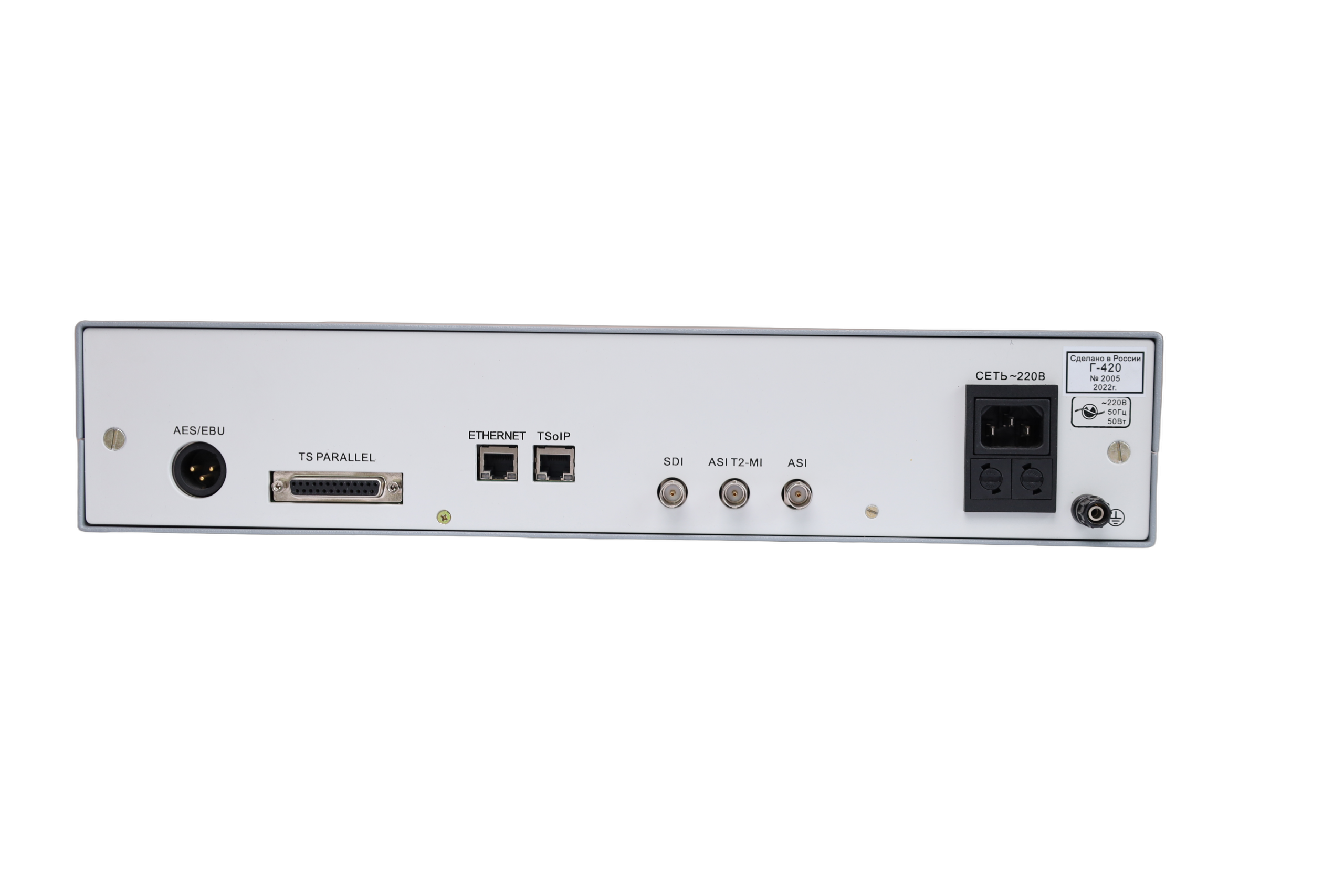

Интерфейсы генератора:

• выходные интерфейсы:
— «TS Parallel» (EN 50083-9),
— «ASI» (EN 50083-9, ГОСТ Р 54996),
— «ASI T2-MI» (EN 50083-9, ГОСТ Р 54996),
— «SD/HD SDI» (ITU-R BT.601-5, ITU-R BT.656-3, SMPTE-274M, SMPTE-295M),
— «AES/EBU» (ITU-R BS.647-3, EBU Tech 3250),
— «TSoIP» (ETSI TS 102 034) – передача TSoverIP по протоколу UDP
• управляющий интерфейс – «Ethernet».

Настройки TSoverIP:

— IP-адрес мультикаста,
— порт мультикаста,
— вид потока (TS или Т2-MI),
— IP-адрес источника,
— порт источника.

Отличительные особенности:

• генератор Г-420 является универсальным измерительным средством для
проведения регламентных измерений различных цифровых систем телевизионного
вещания всех имеющихся стандартов;
• обладает широким спектром выходных интерфейсов, дающих возможность
стыковки с различным оборудованием;
• может использоваться как автономное измерительное средство, так и в
составе систем сетевого мониторинга;
• внесен в Государственный реестр средств измерений, что обеспечивает выполнение
ФЗ «Об обеспечении единства измерений» от 26.06.2008 №102-ФЗ.

Свидетельство об утверждении типа средств измерений RU.C.35.002.A №11611/5. Регистрационный номер 22442-02.
Декларация о соответствии требованиям технического регламента Евразийского экономического союза (Таможенного союза).
Регистрационный номер EAЭC N RUД-RU.PA01.B.46461/21.
