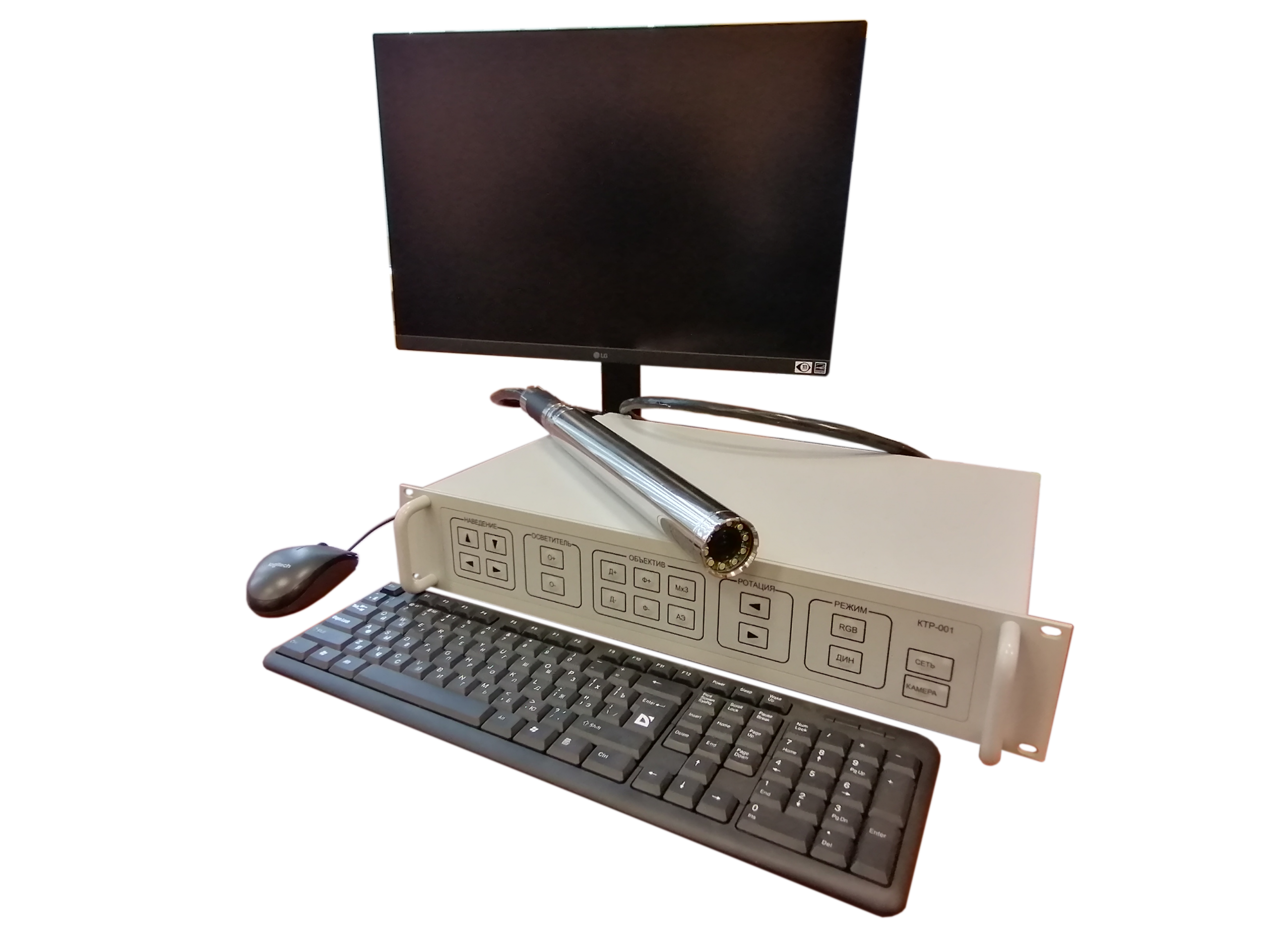

Радиационно-стойкая телевизионная камера КТР-001

Каталог Радиационно-стойкие телевизионные системы

Камера предназначена для применения на промышленных объектах ядерной энергетики с целью повышения эффективности технологических операций и обеспечения ядерной безопасности.

Используется для:

контроля сбора ядерного топлива;
осмотра состояния корпусов и внутреннего оборудования реакторов;
наблюдения за технологическими операциями по перегрузке топлива в реакторе и бассейне выдержки;
контроля технологических процессов при производстве ядерного топлива и при работе с радиоактивными отходами.

Камера состоит из передающей стороны, которая размещается в зоне воздействия радиации и повышенной температуры, и приёмной стороны, которая размещается в аппаратном помещении, вне зоны радиационного воздействия. Связь между этими частями осуществляется по кабельной линии на расстоянии до 50 метров.

Благодаря использованию передающей трубки типа видикон камера обладает повышенной радиационной стойкостью и высоким качеством изображения. Предусмотрен режим протоколирования процесса контроля — запоминание отдельных кадров и видеозапись в память встроенного компьютера. Управление камерой осуществляется как с панели управления, так и с экрана монитора. Возможно дистанционное управление, которое позволяет наводить модуль в горизонтальной и вертикальной плоскости, управлять диафрагмой, масштабировать (изменять фокусное расстояние), фокусировать объектив камеры, управлять источником света камеры. Камера позволяет архивировать фото и видеоматериалы.

Радиационно-стойкая телевизионная камера КТР-001 внесена в реестр российской промышленной продукции, реестровый номер №10680480.

6 посетителей смотрят этот товар прямо сейчас!

Категория: Системы промышленного телевидения

Описание

Описание

Характеристика	Значение
Видикон	ЛИ 501-1
Разрешающая способность в центре	1000 ТВЛ
Потребляемая мощность от сети	не более 150 Вт
Максимальная рабочая температура: воздух вода	55°С 73°С
Глубина погружения в воду	30 м
Интегральная доза гамма-излучения	2х108 Рад
Допустимая мощность дозы гамма-излучения	2х106 Рад/час
Возможность формирования цветного изображения	встроенный осветитель, встроенная обработка цветного изображения
Возможность работы в динамическом режиме	уменьшение «смаза» движущихся объектов съемки
Выходные сигналы	возможен выбор формата: аналоговый или цифровой
Отношение сигнал/шум	48 дБ
Режим разложения	прогрессивный/чересстрочный
Габаритные размеры камеры	39х297 мм (прямого обзора) 39х580мм (бокового обзора/универсальная)
Габаритные размеры блока управления	438х88х351 мм
Воспроизведение градаций яркости	не менее 8
Длина кабеля	50 м
Форматы растра	4:3 (аналоговое) 1280х1024 элементов (цифровое)
