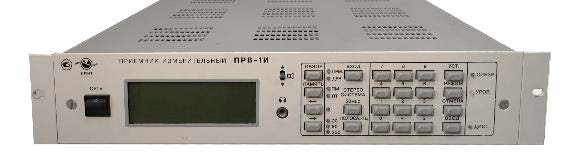

Радиовещательный измерительный приемник ПРВ-1И

Радиовещательный измерительный приемник ПРВ-1И предназначен для приема ЧМ
радиосигналов диапазона ОВЧ и измерения параметров радиовещательных передатчиков.
Обеспечивает сканирование радиоэфира с запоминанием частот каналов.
Назначение:
Радиовещательный измерительный приемник ПРВ-1И позволяет измерять следующие параметры радиопередатчика:
• несущую частоту радиосигнала;
• уровень радиосигнала;
• девиацию частоты от комплексного стереосигнала (КСС) плюс;
• девиацию от КСС минус;
• девиацию от КСС средняя;
• частоту поднесущей/пилот-тона стереосигнала;
• девиацию частоты от немодулированной поднесущей/пилот-тона.
Использование радиовещательного измерительного приемника ПРВ-1И совместно с внешними средствами измерений позволяет измерять следующие параметры в режимах «Моно» и «Стерео»:
• глубину паразитной амплитудной модуляции радиосигнала;
• амплитудно-частотную характеристику тракта;
• нелинейные искажения;
• переходные затухания;
• уровень шума;
• интермодуляцию третьего и пятого порядка.
Приемник обеспечивает измерение уровня, частоты, девиации радиосигнала, частоты поднесущей/пилот-тона стереосигнала, девиации радиосигнала от немодулированной поднесущей/пилот-тона стереосигнала во время передачи программы. С его помощью можно измерять параметры передатчиков в соответствии с ГОСТ Р 51741-2001 и ПТЭ-95. Отображение значений основных параметров радиосигнала в процессе измерений осуществляется на встроенном дисплее.
Особенности и преимущества:
• нормированные метрологические характеристики;
• допусковый контроль измеренных параметров;
• документирование результатов измерения и контроля;
• возможность многоканального мониторинга.

Особенности построения приемника:
• тройное преобразование частоты;
• два режима работы селектора;
• диапазонные фильтры в режиме приемника;
• режим девиометра;
• термостабилизированный источник сигнала опорной частоты;
• два канала детектирования;
• частотное детектирование;
• возможность использования в системах дистанционного мониторинга с передачей данных по IP;
• статистика результатов;
• управление по сетям IP через Ethernet;
• простота использования.
• амплитудное детектирование – измерение паразитной амплитудной модуляции (ПАМ)/сопутствующей паразитной амплитудной модуляции (СПАМ);
• автоматическое определение системы стереовещания с полярной модуляцией (ПМ), пилот тоном (ПТ);
• прослушивание программ звукового вещания.

6 посетителей смотрят этот товар прямо сейчас!
Категория:
Описание



Характеристика Значение
Диапазон входных частот 65,9 … 74,0 МГц, 87,5…108,0 МГц
Диапазон уровней входного радиосигнала
в режиме «Приемник»		 0,01 … 500 мВ
Диапазон уровней входного радиосигнала
в режиме «Девиометр»		 50 … 500 мВ
Затухание несогласованности входа ВЧ приемника
при сопротивлении 75 Ом		 не менее 15 дБ
Избирательность по соседнему каналу не менее 80 дБ
Избирательность по зеркальному каналу не менее 80 дБ
Неравномерность частотной характеристики относительно уровня сигнала
на частоте модуляции 1000 Гц в пределах диапазона частот от 30 до 15000 Гц		 не более ±0,5 дБ
Разбаланс усиления между стереоканалами в диапазонечастот от 250 до 6300 Гц не более ±1,0 дБ
Гармонические искажения на частоте модуляции 1000 Гц
при номинальной девиации		 не более 0,1 %
Переходное затухание между стереоканалами на частотах:
— 300 Гц
— от 400 до 5000 Гц
— 10000 Гц		 не менее 46 дБ
не менее 50 дБ
не менее 46 дБ
Полосы пропускания 20 кГц, 60 кГц, 200 кГц
Постоянная времени цепи коррекции 50,0 ±0,5 мкс
Уровень сигнала по выходу ПЧ 1,1 МГц
на нагрузке 50 Ом		 не менее 0,3 В эфф
Выходное напряжение сигнала на выходе «КСС»
на нагрузке 600 Ом при девиации ±50 кГц, при ПМ		 0,775 ±0,1 В эфф
Выходное напряжение демодулированного сигнала
на выходах «А» и «В» на нагрузке 600 Ом при девиации ±50 кГц		 0,775±0,1 В эфф
Уровень сигнала на выходе амплитудной модуляции (ПАМ, СПАМ)
при коэффициенте амплитудной модуляции несущей входного
сигнала 1%		 100 ± 2 мВ

Измерительный приемник ПРВ-1И внесен в Государственный реестр средств измерений,
что обеспечивает выполнение Федерального Закона «Об обеспечении единства измерений»
от 26.06.2008 № 102-ФЗ.
Регистрационный номер в госреестре 80521-20.
