Радиационно- и температуростойкие системы промышленного телевидения РТС-001 и РТС-002

Каталог Радиационно-стойкие телевизионные системы

Радиационно- и температуростойкая телевизионная система предназначена для дистанционного обзора изделий и конструктивных элементов зоны парогенераторов ядерных энергетических установок со значительными дозами гамма-излучения и высокими температурами, неприемлемыми для нахождения в них обслуживающего персонала.

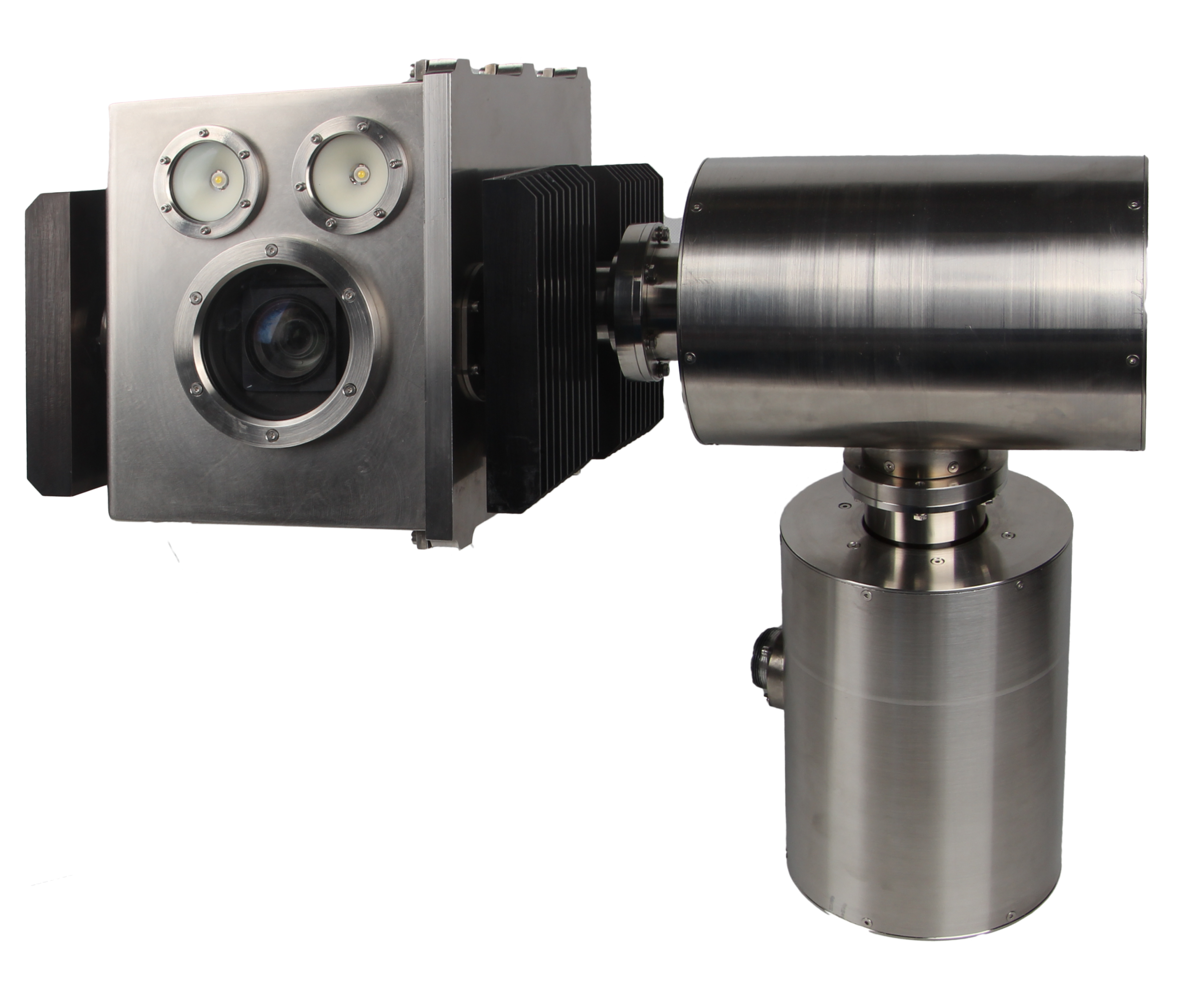

Телевизионная система состоит из передающей и приемной сторон. Элементы передающей стороны размещаются в зоне воздействия радиации и повышенной температуры. Они осуществляют преобразование «свет-сигнал» и производят предварительную обработку видеосигнала. В состав передающей стороны входят: камера К-90 (РТС-001) и К-120 (РТС-002) с осветителем и охлаждающими элементами, устройство поворотное УП-001, кронштейн, кабель длиной до 50 м.

Составные части приемной стороны телевизионной системы размещаются в аппаратном помещении вне зоны радиационного воздействия и осуществляют коммутацию видеосигнала. Они также осуществляют управление источником света камеры, поворотным устройством и питанием охлаждающих элементов. В состав приемной стороны входят: блок управления БУ-001 (РТС-001) и БУ-002 (РТС-002), кабель сетевой. Передающая и приемная стороны соединяются между собой кабельной линией связи на расстоянии до 50 м.

8 посетителей смотрят этот товар прямо сейчас!

Категория: Системы промышленного телевидения

Описание

Описание

Характеристика	Значение РТС-001	Значение РТС-002
Видикон	—	ЛИ-501-1МК
Разрешающая способность по горизонтали	не менее 720 ТВЛ	не менее 600 ТВЛ
Угол обзора камеры изделия по горизонтали	2,8°…73°	для двух вариантов исполнения: (9°…90°) ± 5° (4,5°…44°) ± 5°
Изображение видеосигнала на выходе	цветное	черно-белое
Видеосигнал	цифровой	цифровой, аналоговый
Формат изображения видеосигнала	число элементов 1920х1080 (1080р)	число элементов 768х576
Частота видеосигнала на выходе	30 Гц	25 Гц
Число градаций яркости	не менее 8	не менее 8
Радиационная стойкость рабочая	2х10² Рад/час	2х10⁶ Рад/час
Радиационная стойкость интегральная	2х10⁴ Рад	2х10⁸ Рад
Электропитание от одно фазной сети переменного тока с напряжением	230 ± 23 В	230 ± 23 В
Мощность, потребляемая изделием	не более 100 Вт в режиме без охлаждения не более 1200 Вт в режиме с охлаждением	не более 150 Вт в режиме без охлаждения не более 1200 Вт в режиме с охлаждением
Верхняя рабочая температура окружающей среды (воздуха)	+ 90 °С (в части передающей стороны) в течение 24 часов + 35 °С (в части приемной стороны)	+ 55 °С (в части передающей стороны) в течение 24 часов + 35 °С (в части приемной стороны)
Интерфейс	Ethernet	Ethernet

Измерительно-мониторинговая высокотемпературная система СИМТ-1

Системы промышленного телевидения

Измерительно-мониторинговая высокотемпературная система СИМТ-1 предназначена для мониторинга внутренних поверхностей жаропрочных печей и бесконтактного контроля (измерения) температуры объектов технологического процесса, нагретых от 600С до 1800С в металлургической, стекольной, топливно-энергетической промышленности. Представляет конструктивный моноблок со степенью защиты IP54 в составе калиброванной телевизионной камеры (ТВ) с КМОП сенсором, бороскопического объектива, жаропрочного кожуха с системой водяного и воздушного охлаждения; устройства автоматической защиты камеры (УАЗК), обеспечивающего крепление моноблока с ТВ камерой и его аварийного извлечения из контролируемой высокотемпературной зоны; двух устройств сопряжения (УС) для обеспечения функционирования, охлаждения и связи с ПК; заслонки для открывания и закрывания смотрового окна печи. В комплект поставки входит аналитическое программное обеспечение (ПО) и пакет SDK для ОС Windows. СИМТ-1 обеспечивает:

фронтальное наблюдение ;
архивацию видеоизображений;
подключение камеры одним кабелем, витая пара (питание, видеосигнал, управление);
дистанционное управление параметрами: экспозиция, усиление, баланс белого, уровень черного, гамма-коррекция, компенсация фоновой засветки, масштабирование, глубокое контрастирование;
обдув пространства перед защитным стеклом камеры сжатым воздухом для предотвращения попадания на стекло пыли и брызг;
дистанционный ввод / вывод телевизионной камеры из высокотемпературной зоны;
автоматический вывод телевизионной камеры из высокотемпературной зоны с одновременным включением световой и звуковой сигнализации при возникновении аварийной ситуации;
возможность отключения питания телевизионной камеры для защиты от перегрева отключение или снижение напряжения электрической сети

Область применения:

Предприятия различных отраслей промышленности, имеющие в цикле производства процессы нагрева, обжига, прокалки и сгорания во внутрипечном пространстве;
Контроль воздействия высокой температуры на скрытые части объекта эксплуатации для объектов контроля безопасности и контроля технологических процессов

Основные технические характеристики:

диаметр вводимого в печь кожуха изделия не более 90 мм;
длина бороскопа 650 мм, с возможными вариантами исполнения в размерах 300 и 900 мм;
кадровая частота видеоизображения не менее 24 кадров/с;
степень защиты корпуса: IP54.
разрешение, штатное : 1294×964 пикселей
разрешение, макс : 1920×1080 пикселей
рабочий световой диапазон : 1000 – 50000 лк
регулировка чувствительности в рабочем световом диапазоне: автоматическая / ручная
оболочка кожуха выдерживает испытательное гидравлическое давление : 5 атм
мощность источника бесперебойного питания: 600 Вт
питание: PoE и 12 VDC
габаритные размеры: 140×650×105 мм

Радиационно-стойкая телевизионная камера КТР-001

Системы промышленного телевидения

Каталог Радиационно-стойкие телевизионные системы

Камера предназначена для применения на промышленных объектах ядерной энергетики с целью повышения эффективности технологических операций и обеспечения ядерной безопасности.

Используется для:

контроля сбора ядерного топлива;
осмотра состояния корпусов и внутреннего оборудования реакторов;
наблюдения за технологическими операциями по перегрузке топлива в реакторе и бассейне выдержки;
контроля технологических процессов при производстве ядерного топлива и при работе с радиоактивными отходами.

Камера состоит из передающей стороны, которая размещается в зоне воздействия радиации и повышенной температуры, и приёмной стороны, которая размещается в аппаратном помещении, вне зоны радиационного воздействия. Связь между этими частями осуществляется по кабельной линии на расстоянии до 50 метров.

Благодаря использованию передающей трубки типа видикон камера обладает повышенной радиационной стойкостью и высоким качеством изображения. Предусмотрен режим протоколирования процесса контроля - запоминание отдельных кадров и видеозапись в память встроенного компьютера. Управление камерой осуществляется как с панели управления, так и с экрана монитора. Возможно дистанционное управление, которое позволяет наводить модуль в горизонтальной и вертикальной плоскости, управлять диафрагмой, масштабировать (изменять фокусное расстояние), фокусировать объектив камеры, управлять источником света камеры. Камера позволяет архивировать фото и видеоматериалы.

Радиационно-стойкая телевизионная камера КТР-001 внесена в реестр российской промышленной продукции, реестровый номер №10680480.

Система видеонаблюдения ОП-001

Системы промышленного телевидения

Система видеонаблюдения ОП-001 предназначена для дистанционного видеонаблюдения и видеорегистрации действий оперативного персонала (ВДОП). Система формирует цветное изображения с возможностью работы при температуре до плюс 60 °С в течение 24 часов. Система видеонаблюдения ОП-001 представляет собой телевизионную установку, в которую входят камера К-60, устройство поворотное УП-002 и кронштейн. По условиям исполнения технических средств в части стойкости, прочности и устойчивости к внешним воздействующим факторам изделие соответствует требованиям ГОСТ 25804.3 класса 3. По устойчивости к помехам изделие относится к группе исполнения II в соответствии с ГОСТ 32137. Изделие размещается в аппаратном помещении в зоне умеренного воздействия радиации, с возможностью кратковременного повышения температуры до плюс 60 °С. Изделие имеет две модификации исполнения: Обозначение изделия при его заказе: – Система видеонаблюдения «ОП-001»; – Система видеонаблюдения «ОП-001-1». ОП-001 имет возможность управляться удалённо с помощью клавиш и регуляторов ПО. На видеовыходе формируется цифровой видеосигнал цветного изображения формата 1080p (число элементов 1920×1080, частота 30 Гц) по интерфейсу Ethernet. Камера изделия имеет следующие качественные характеристики: – число градаций яркости не менее 8; – в центре кадра разрешающая способность по горизонтали не менее 720 ТВЛ на таблице ТИТ 0117. Обеспечивает дистанционно-управляемый обзор объекта наблюдения в вертикальной и горизонтальной плоскостях 360·n градусов (n = 1, 2, 3, ...). Угол обзора камеры изделия по горизонтали (60 ± 5)°.

Телевизионная система РТС-004

Системы промышленного телевидения

Каталог Радиационно-стойкие телевизионные системы Телевизионная система РТС-004 представляет собой телевизионную камеру с поворотным механизмом, быстро и точно меняющую панорамирование и наклон. Корпус камеры выполнен из нержавеющей стали. Видеокамера оснащена прожектором, управление которым осуществляется с помощью команд. Мощное оптическое увеличение и высокоточный поворотно-наклонный механизм делают эту видеокамеру универсальным решением как для обеспечения наблюдения на большом расстоянии в уличных условиях, так и для малых расстояний в промышленных помещениях. Камера имеет высокое разрешение 4 Мп и мощный зум-объектив, позволяющие приблизить объект до 32 раз и обеспечивающие высококачественное изображение с четкой прорисовкой даже мельчайших деталей. Быстрая и удаленная фокусировка возможна благодаря мощной встроенной оптике. Камера идеально подходит для обеспечения безопасности на объектах с различными условиями освещения - широкий динамический диапазон (WDR) позволяет камере снимать в условиях контрастного освещения. Этот метод подразумевает получение кадров с разной экспозицией и объединение их в один для создания высококачественного изображения. Это особенно полезно в ситуациях, когда камера установлена напротив яркого источника света или если в поле зрения есть темные участки. Формат сжатия Н.265 позволяет вдвое увеличить степень сжатия видеоданных по сравнению с предыдущим стандартом Н.264 без ущерба для качества изображения. Это обеспечивает более высокое качество изображения, снижает количество артефактов и позволяет эффективнее использовать детализацию. Благодаря кодеку Н.265, видео высокого разрешения требует меньше места для хранения и увеличивает информативность системы видеонаблюдения. Это снижает требования к емкости видеоархива и экономит сетевые ресурсы. Степень защиты IP66/IP68 позволяет применять видеокамеру в помещениях с высокой влажностью, сильной запыленностью, а также на открытых площадках в сложных погодных условиях. Совместная работа с информационно-вычислительной системой обеспечивается по отдельному информационному каналу Ethernet.
