Телевизионная система РТС-004

Каталог Радиационно-стойкие телевизионные системы

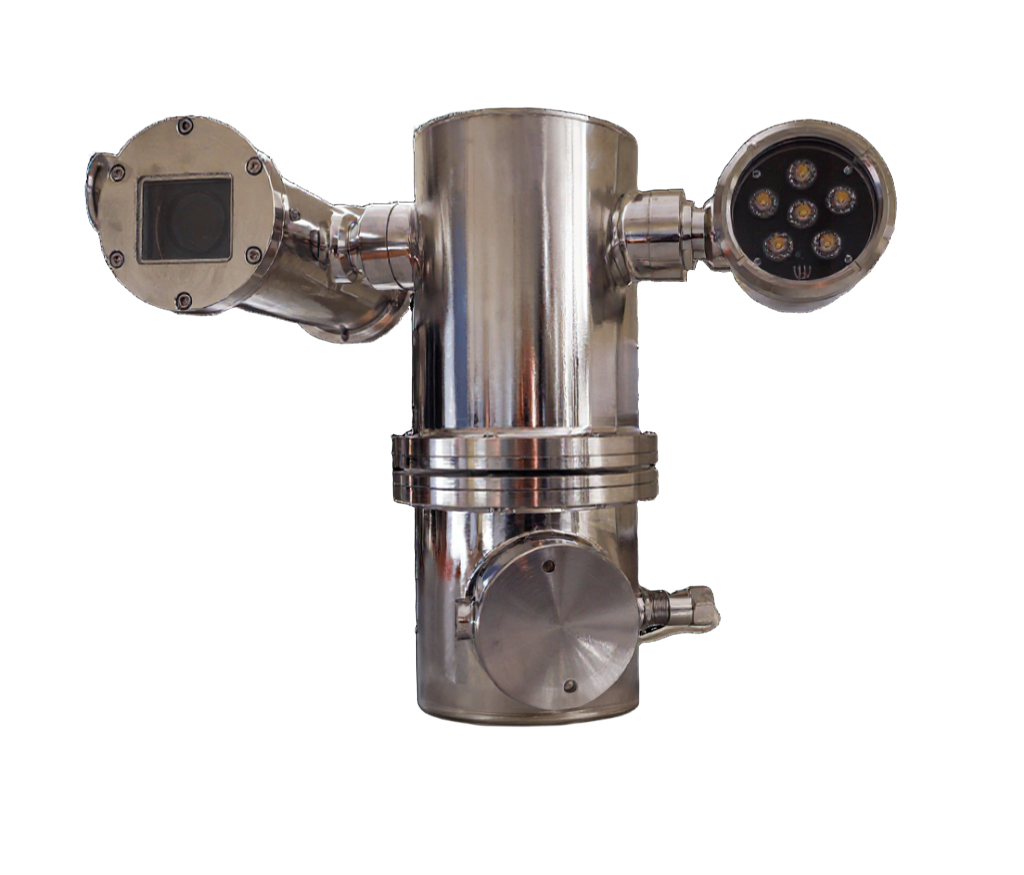

Телевизионная система РТС-004 представляет собой телевизионную камеру с поворотным механизмом, быстро и точно меняющую панорамирование и наклон. Корпус камеры выполнен из нержавеющей стали. Видеокамера оснащена прожектором, управление которым осуществляется с помощью команд. Мощное оптическое увеличение и высокоточный поворотно-наклонный механизм делают эту видеокамеру универсальным решением как для обеспечения наблюдения на большом расстоянии в уличных условиях, так и для малых расстояний в промышленных помещениях.

Камера имеет высокое разрешение 4 Мп и мощный зум-объектив, позволяющие приблизить объект до 32 раз и обеспечивающие высококачественное изображение с четкой прорисовкой даже мельчайших деталей. Быстрая и удаленная фокусировка возможна благодаря мощной встроенной оптике. Камера идеально подходит для обеспечения безопасности на объектах с различными условиями освещения — широкий динамический диапазон (WDR) позволяет камере снимать в условиях контрастного освещения. Этот метод подразумевает получение кадров с разной экспозицией и объединение их в один для создания высококачественного изображения. Это особенно полезно в ситуациях, когда камера установлена напротив яркого источника света или если в поле зрения есть темные участки.

Формат сжатия Н.265 позволяет вдвое увеличить степень сжатия видеоданных по сравнению с предыдущим стандартом Н.264 без ущерба для качества изображения. Это обеспечивает более высокое качество изображения, снижает количество артефактов и позволяет эффективнее использовать детализацию. Благодаря кодеку Н.265, видео высокого разрешения требует меньше места для хранения и увеличивает информативность системы видеонаблюдения. Это снижает требования к емкости видеоархива и экономит сетевые ресурсы.

Степень защиты IP66/IP68 позволяет применять видеокамеру в помещениях с высокой влажностью, сильной запыленностью, а также на открытых площадках в сложных погодных условиях.

Совместная работа с информационно-вычислительной системой обеспечивается по отдельному информационному каналу Ethernet.

8 посетителей смотрят этот товар прямо сейчас!

Категория: Системы промышленного телевидения

Описание

Описание

Характеристика	Значение
Разрешение, пикселей, не менее	1920х1080, 1280х960, 1280х720
Кратность оптического масштабирования, не менее	х 30
Максимальная частота кадров	25 кадров/с
Максимальная скорость передачи видеоданных	10/100 Мб/с
Формат сжатия	Н.264, Н.265, MJPEG
Чувствительность: цвет (F1.35) ч/б (F1.35)	0,005 лк 0,0005 лк
Поддерживаемые сетевые протоколы	ARP, DDNS, DHCP, DNS, FТР, НТТР, НТТРS, ICMP, IGMP, IPv4, IPv6, NTP, РРРоЕ, OoS, RTCP, RTMP, RTP, RTSP, SMTP, SNMP, SNMP v1/ v2c/v3 (MIB- 2), ТСР, UDP, UPnP, 802.1Х
Автофокусировка, автодиафрагмирование	обеспечивается
Номинальное напряжение питания камеры от источника переменного тока	220 В
Потребляемая мощность камеры	120 Вт
Протокол управления	DH-SD, Pelco-D
Минимальная освещенность на объекте (F1.35), не более	0,1 лк
