На космодроме "Восточный" силами специалистов института была развернута и включена в опытную эксплуатацию разработанная ОАО "НИИТ" система видеомониторинга (СВМ) хода строительных работ на космодроме

19-10-2013

на космодроме "Восточный" силами специалистов института была развернута и включена в опытную эксплуатацию разработанная ОАО "НИИТ" система видеомониторинга (СВМ) хода строительных работ на космодроме

19 октября 2013г. на космодроме "Восточный" силами специалистов института была развернута и включена в опытную эксплуатацию разработанная ОАО "НИИТ" система видеомониторинга (СВМ) хода строительных работ на космодроме. Первая очередь СВМ обеспечивает передачу видеоинформации от 6 видеокамер, размещенных на трех строительных площадках космодрома "Восточный".

Развернутая СВМ характеризуется следующими возможностями:
- осуществляет передачу видеоинформации по каналам с небольшой пропускной способностью (не более 512 кбит/с на канал);
- обеспечивает потоковую трансляцию видеоинформации большому количеству пользователей на космодроме и в Москве;
- реализует многоуровневую регистрацию видеоинформации (на самих объектах, в центре управления системой на космодроме и в главном центре управления в Москве) с возможностью поиска и просмотра любого записанного фрагмента на рабочих местах всех потребителей видеоинформации СВИ;
- поддерживает удаленное управление видеокамерами (PTZ) в соответствии с правами, наделенными центром управления системой ;
- допускает многократное увеличение числа подключаемых камер и наращивание количества контролируемых площадок (при наличии каналов передачи данных на новых площадках) без изменения архитектуры системы и доработки программного обеспечения;
- отображает видеоинформацию на экране монитора пользователей в режиме мультиэкрана с возможность перехода к просмотру изображения только от одной выбранной камеры.

СВМ строилась и работает в сложных условиях:
- широкий диапазон рабочих температур для наружного оборудования (температура окружающей среды от - 45(о)С до + 45(о)С), большое количество осадков, сильные грозы;

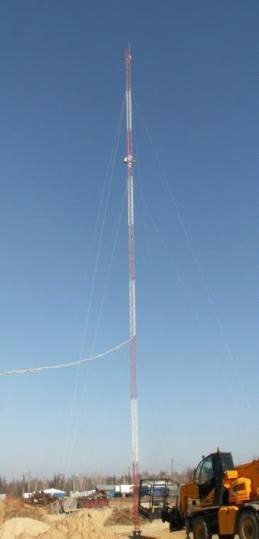

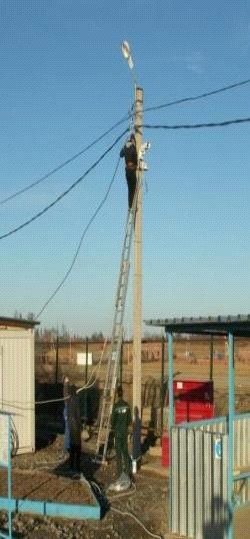

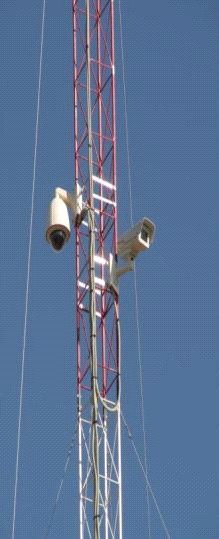

- отсутствовали сооружений, на которых можно было бы установить видеокамеры. В связи с этим пришлось построить несколько антенно-мачтовых сооружений (одно из них высотой 27 м) и задействовать для размещения оборудования осветительные столбы (рис. 1);

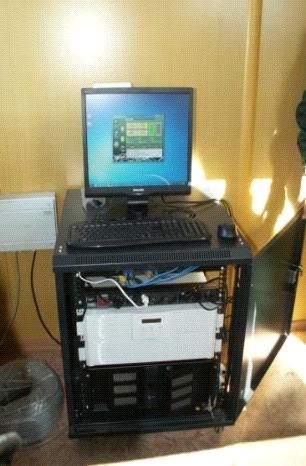

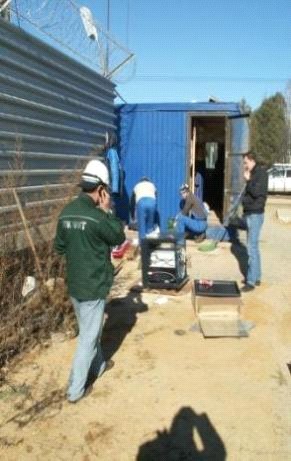

- на строительных площадках не было помещений, приспособленных для размещения серверного и сетевого оборудования. Оборудование размещалось в строительных вагончиках и проходных (рис. 2);
- на строительных площадках не было промышленного электропитания - система питалась от дизель генераторов, используемых строителями;
- отсутствовала телекоммуникационная инфраструктура, способная передавать широкополосную видеоинформацию. Сеть передачи данных для СВМ была построена совместно с операторами сотовой связи МегаФон и Билайн на основе беспроводных технологий. При этом сбор видеоинформации от видеокамер, размещенных на строительных площадках, осуществляется с помощью оборудования WiMax (по топологии «звезда") и Wi-Fi (по топологии «точка-точка") . А для передачи информации с базовых станций в Региональный центр управления СВМ, оборудованный в штабе строительства космодрома, используются радиорелейные каналы (топология «точка-точка"). Региональный центр управления СВС связан с главным центром управления СВМ (г. Москва, ФГУП «ЦЭНКИ") с помощью арендуемого волоконно-оптического канала связи.
