Генератор телевизионных измерительных сигналов с устройством ввода испытательных строк предназначен для измерения основных качественных показателей:

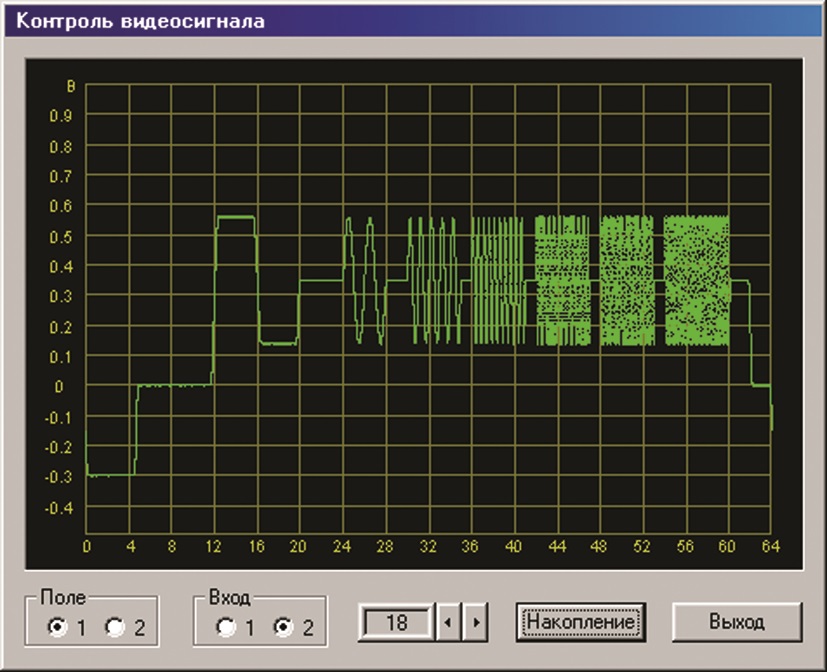

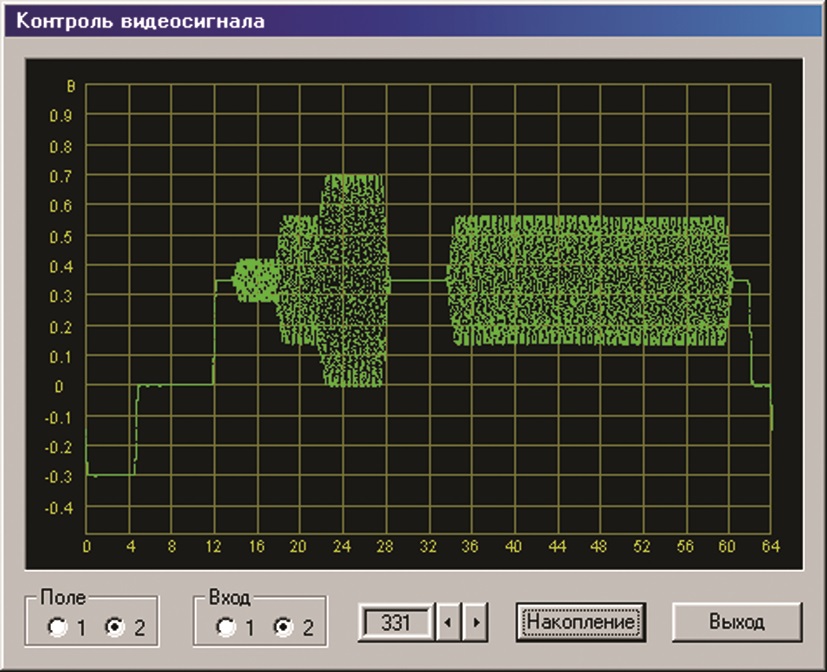

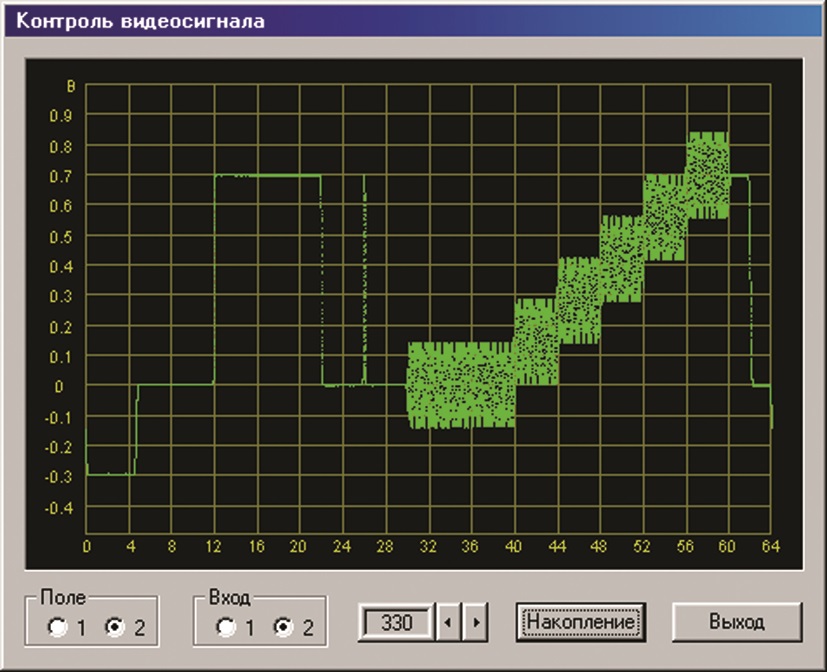

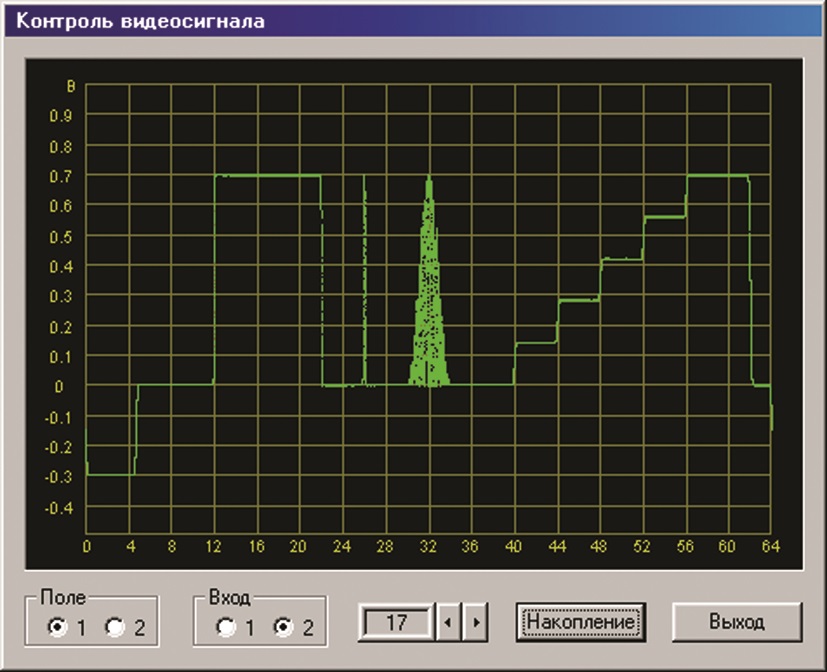

Генератор обеспечивает формирование и введение в сигнал внешнего источника в зоне кадрового гасящего импульса сигнала опознавания источника (V) по ГОСТ 18471 и измерительных сигналов испытательных строк (I-IV) группы I (строки 16-18,330,331) или группы II (строки 19-21,333,334).
Размах элементов испытательных строк может быть сформирован номинального значения или с уменьшением размаха в 2,0 раза элементов В1, В2, F, Е3 в составе D2 и в 1,5 раза элементов С1, С2 в испытательных строках I - III.
Генератор обеспечивает режим введения испытательных строк при следующих параметрах внешнего сигнала:
Генератор обеспечивает автоматически переход в режим "Обход", через 5 с после отключения питания.

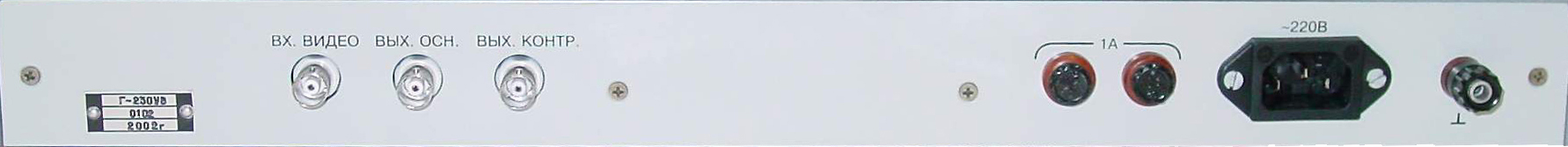

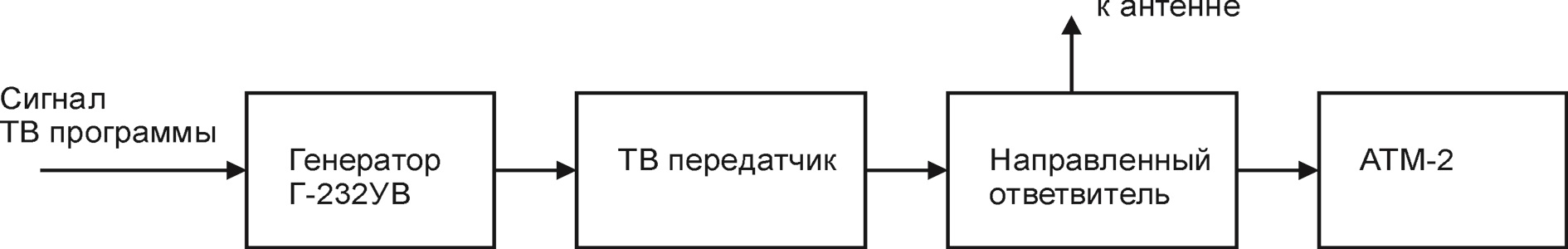

В составе информационно-измерительной системы при применении совместно с анализатором АТМ-2 обеспечивает допусковый контроль основных параметров любых звеньев телевизионных трактов и линий связи, а также параметров передатчиков с документированием и обработкой полученной информации в соответствии с требованиями ГОСТ и Рекомендациями МСЭ (ITU).
Отличительные особенности
Включение прибора в реестр средств измерений РОССТАНДАРТА обеспечивает выполнение закона о единстве средств измерений.
На изделие получено:
Зарегистрирован в Государственном реестре средств измерений № 24577-03
Свидетельство об утверждении типа средств измерений РФ RU.C.35.002.A
Характеристика | Значение |
---|---|
Параметры тракта прохождения внешнего телевизионного сигнала от входа до основного выхода прибора: | |
Коэффициент передачи тракта прибора | 1,00 ± 0,01 |
Дифференциальное усиление при размахе сигнала яркости 700 мВ, не более, % | 1 |
Дифференциальная фаза при размахе сигнала яркости 700 мВ, не более, ° | 1 |
Относительная неравномерность амплитудно-частотной характеристики (АЧХ) не более, % | 2 |
Выбросы в моменты коммутации при введении испытательных строк во внешнем телевизионном сигнале на выходе генератора не более, мВ | 30 |
Входное и выходное сопротивление генератора при затухании несогласованности не менее 34 дБ в диапазоне частот от 50 Гц до 6,5 МГц, Ом | (75,000 ± 0,375) |
Параметры формируемых элементов и сигналов испытательных строк: | |
Относительное отклонение размаха импульса опорного белого (элемент В2) от номинального значения 700 мВ не более, % | ±1 |
Относительное отклонении размаха элемента С2 относительно размаха элемента С1 не более, % | ±2 |
Нелинейность пятиступенчатого яркостного сигнала для элемента D1 не более, % | 2 |
Нелинейность сигнала цветности для элемента G2 не более, % | 2 |
Дифференциальное усиление для элемента D2 не более, % | 1 |
Дифференциальная фаза для элемента D2 не более, ° | 1 |
Влияние формируемого сигнала цветности на сигнал яркости для элемента G2 не более, % | ±0,5 |
Различие усиления сигналов яркости и цветности не более, % | ±2,0 |
Относительное отклонение размаха импульса 2Т (элемент В1) от размаха импульса опорного белого (В2) не более, % | 1 |
К-фактор 2Т (элемент В1) не более, % | 2 |
Расхождение во времени сигналов яркости и цветности для элементов F не более, нс | ±10 |
Отклонение от номинального временного положения сигналов в интервале строки не более, нс | 100 |
Электрическое питание | |
- напряжение, В | 220 |
- частота, Гц | 50 |
Потребляемая мощность не более, Вт | 60 |
Стоечный и переносной варианты конструктивного исполнения | + |
Наименование документа | Ссылка для просмотра |
---|---|
Г-232УВ Брошюра | |
Г-232УВ. Руководство по эксплуатации | DOC |
