Приемник телевизионный измерительный ПТВ-1И
Описание
Приемник телевизионный измерительный ПТВ-1И предназначен для приема, прецизионной демодуляции и измерения параметров радиосигналов изображения и звукового сопровождения:
- эфирных телевизионных радиопередатчиков,
- сетей кабельного телевидения,
- систем MMDS и других систем, использующих телевизионные радиосигналы стандарта D/K.

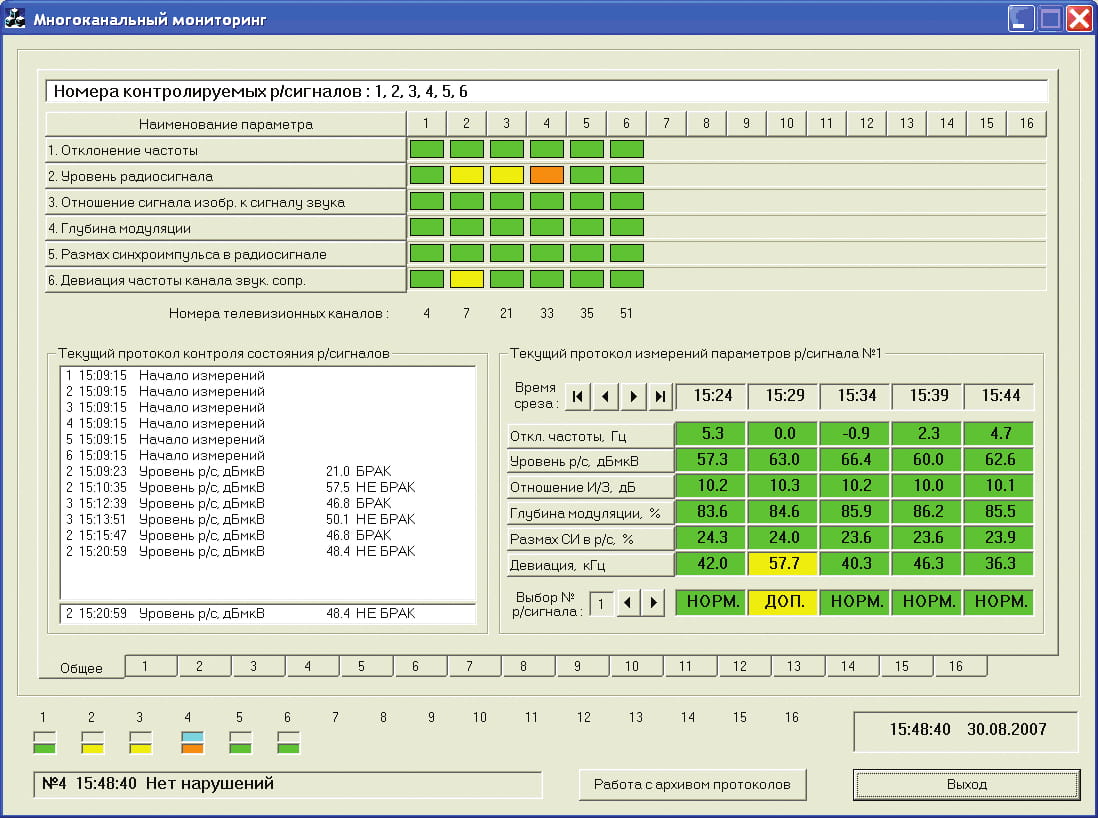

Приемник ПТВ-1И позволяет производить автоматизированный контроль параметров эфирных телевизионных радиопередатчиков и систем, использующих телевизионные радиосигналы стандарта D/K в режиме реального времени при сканирование телеэфира с запоминанием частот ТВ каналов МВ и ДМВ диапазонов, а также спецканалов кабельного ТВ.
Используется:
- автономно для контроля и измерения телевизионных радиопередатчиков и систем, использующих телевизионные радиосигналы стандарта D/K при производстве, вводе в эксплуатацию, а также в процессе эксплуатации;
- в комплексе с анализатором телевизионным мониторинговым АТМ-2 для измерения и допускового контроля параметров по демодулированному видеосигналу.
- в совокупности с персональным компьютером;

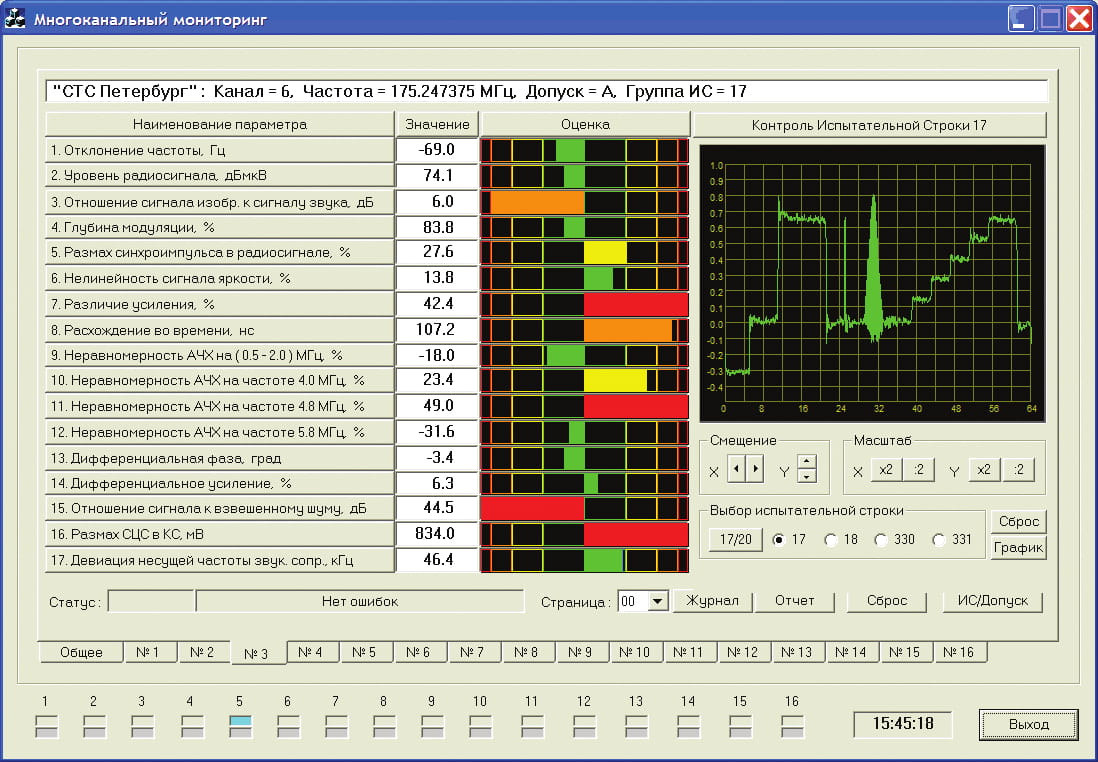

- в составе комплекса дистанционного мониторинга.
Особенности построения:
- двойное преобразование частоты;
- синтезатор частоты в качестве гетеродина (шаг сетки частот 1 Гц);
- термостатированный ПАВ фильтр;
- синхронное детектирование сигнала;
- формирование импульса нулевого уровня;
- возможность включения цепи обратной коррекции предыскажений в канале звукового сопровождения;
- выход демодулированного сигнала звукового сопровождения на разностной частоте 6,5 МГц;
- основные характеристики трактов приемника соответствуют требованиям ГОСТ 20532-83 и ГОСТ 50830-96.
Особенности эксплуатации:
- настройка на канал путем набора его номера или частоты;
- сканирование телеэфира с запоминанием частот ТВ каналов и возможностью их вызова для проведения измерений параметров;
- нормированные характеристики трактов приемника обеспечивают условия, необходимые для анализа демодулированных сигналов изображения и звукового сопровождения с помощью внешних измерительных средств, подключаемых к его выходам.
Приемник имеет два входа:
- малочувствительный вход - при использовании в качестве стандартного измерительного демодулятора;
- вход с высокой чувствительностью и избирательностью - при работе по «эфиру», в кабельных сетях и т.д.;
Отличительные особенности
- измерение параметров телевизионных радиосигналов с нормированными метрологическими характеристиками
- сканирование телеэфира с запоминанием частот ТВ каналов МВ и ДМВ диапазонов
- контроль спецканалов кабельного ТВ
- прецизионная демодуляция сигналов изображения и звукового сопровождения
- простота использования
Кроме того, включение прибора в реестр средств измерений РОССТАНДАРТА обеспечивает выполнение закона о единстве средств измерений.
На изделие получено:
Зарегистрирован в Государственном реестре средств измерений № 32446-06
Свидетельство об утверждении типа средств измерений РФ RU.C.35.002.A №
Характеристики
| Характеристика | Значение |
|---|---|
| Диапазон входных частот, МГц | от 48,5 до 862 |
| Диапазон уровня напряжений входных сигналов, мВ эфф: | |
| - по входу 1 | 5 … 500 |
| - по входу 2 | 0,3 … 150 |
| Затухание несогласованности, не менее, дБ: | |
| - по входу 1 | 27 |
| - по входу 2 | 9 |
| Избирательность по соседнему каналу, не менее, дБ | 56 |
| Избирательность по зеркальному каналу, не менее, дБ | 62 |
| Основные параметры канала изображения: | |
| Выходное напряжение (размах от уровня белого до уровня синхроимпульсов) на нагрузке 75 Ом (при коэффициенте глубины модуляции 85 %), В | 1,00 ± 0,05 |
| Отношение сигнал/шум (взвешенное значение), не менее, дБ | |
| - по входу 1 - в диапазоне уровней входного сигнала 100-500 мВ | 60 |
| - по входу 2 | |
| - в диапазоне уровней входного сигнала | |
| (0,3...1) мВ эфф. | 38…46 |
| (1…5) мВ эфф. | 46…56 |
| - в диапазоне уровней входного сигнала | |
| (5...20) мВ эфф. | 56…60 |
| свыше 20 мВ эфф. | 60 |
| Несовпадение вершины импульса «отбивки нуля» с нулевым уровнем радиосигнала, не более, % | ±0,5 |
| Амплитудно-частотная характеристика тракта изображения соответствует полю допуска | ГОСТ 20532-83 |
| Характеристика группового времени задержки соответствует полю допуска | ГОСТ 20532-83 |
| Нелинейность амплитудной характеристики, не более, % | ±2 |
| Дифференциальная фаза в пределах (8 – 85) % уровня несущей, не более, ° | ±2 |
| Дифференциальное усиление в пределах (8 – 85) % уровня несущей, не более, % | ±3 |
| Неравномерность плоской части прямоугольных импульсов частоты строк (относительно размаха сигнала изображения), не более, % | ±0,5 |
| Неравномерность плоской части прямоугольных импульсов частоты полей (относительно размаха сигнала изображения), не более, % | ±0,5 |
| Пиковое значение собственного фона в полосе частот до 1 кГц, не менее, дБ, | 65 |
| Основные параметры канала звукового сопровождения: | |
| Выходное напряжение на нагрузке 600 Ом при девиации ± 50 кГц и модуляции частотой 1000 Гц, В | 0,775 ± 0,040 |
| Неравномерность АЧХ в полосе 30 – 15000 Гц относительно АЧХ цепи предыскажения с постоянной времени 50 мкс, не более, дБ | ±0,4 |
| Коэффициент гармоник в полосе модулирующих частот 30 – 15000 Гц (при девиации ± 50 кГц), не более, % | ±0,3 |
| Эффективное значение собственного шума и фона на разностной частоте при номинальной модуляции канала изображения прямоугольными импульсами 50 Гц и включенной цепи обратной коррекции с постоянной времени 50 мкс и псофометрическом фильтре, не менее, дБ | 62 |
| Погрешность калибровки эффективного значения выходного уровня паразитной амплитудной модуляции несущей частоты звукового сопровождения (ПАМ) и сопутствующей паразитной амплитудной модуляции несущей частоты звукового сопровождения (СПАМ), не более,% | ±10 |

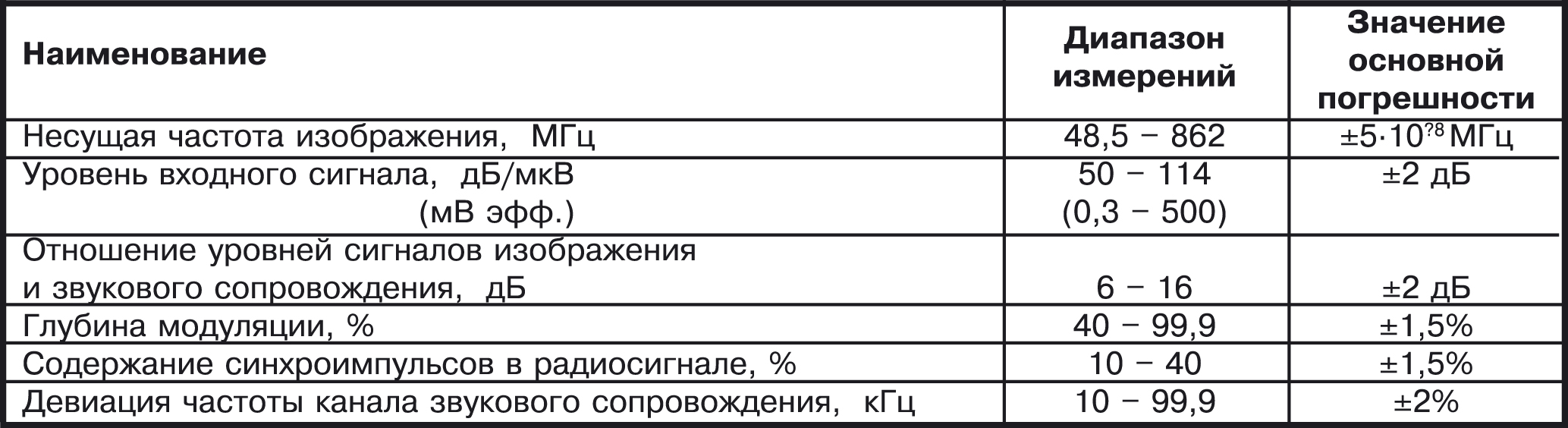

| Измеряемые параметры: | |
| несущая частота изображения в диапазоне от 48,5 до 862 МГц с погрешностью не более | ±5*10^(-8) |
| уровень входного сигнала в диапазоне от 50 до 114 дБмкВ (от 0,3 до 500 мВ эфф), с погрешностью не более, дБ | ±2 |
| отношение уровней сигналов изображения и звукового сопровождения в диапазоне от 6 до 16 дБ с погрешностью не более, дБ | ±2 |
| глубина модуляции в диапазоне от 40 до 99,9 % с погрешностью не более, % | ±1,5 |
| содержание синхроимпульсов в радиосигнале в диапазоне от 10 до 40 %, с погрешностью не более, % | ±1,5 |
| девиация частоты канала звукового сопровождения в диапазоне от 10 до 99,9 кГц с погрешностью не более, % | ±2 |
| Электрическое питание | |
| - от сети переменного тока напряжением, В | 220 |
| - частотой, Гц | 50 |
| - или постоянного тока напряжением, В | 12 |
| Потребляемая мощность | |
| - при питании от сети переменного тока 220 В, ВА | 50 |
| - при питании от сети постоянного тока 12 В, ВА | 40 |
| Стоечный и переносной варианты конструктивного исполнения | + |
