Демодулятор цифровой телевизионный измерительный ДТЦ-3И
Описание
Демодулятор ДТЦ-3И предназначен для прецизионной демодуляции и измерения параметров радиосигналов телевизионных передатчиков стандарта DVB-T2 на заводах-изготовителях, передающих и сертификационных центрах.
Обеспечивает:
- проведение измерений параметров радиопередатчиков:
- при проведении регламентных измерений,
- при проведении регламентных работ с обеспечением регулировки параметров,

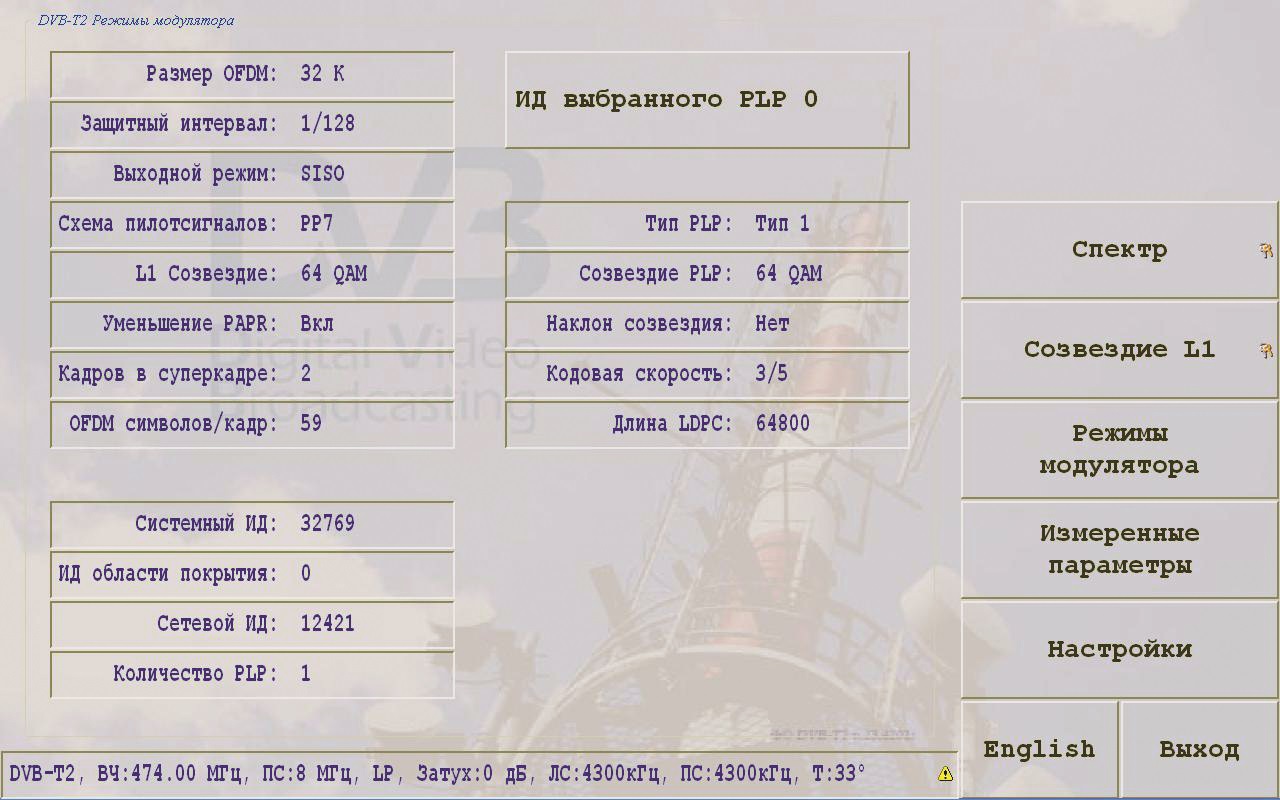

- при измерениях в процессе вещания - возможность опознавания, автоматической настройки и отображения режимов работы цифрового телевизионного радиопередатчика

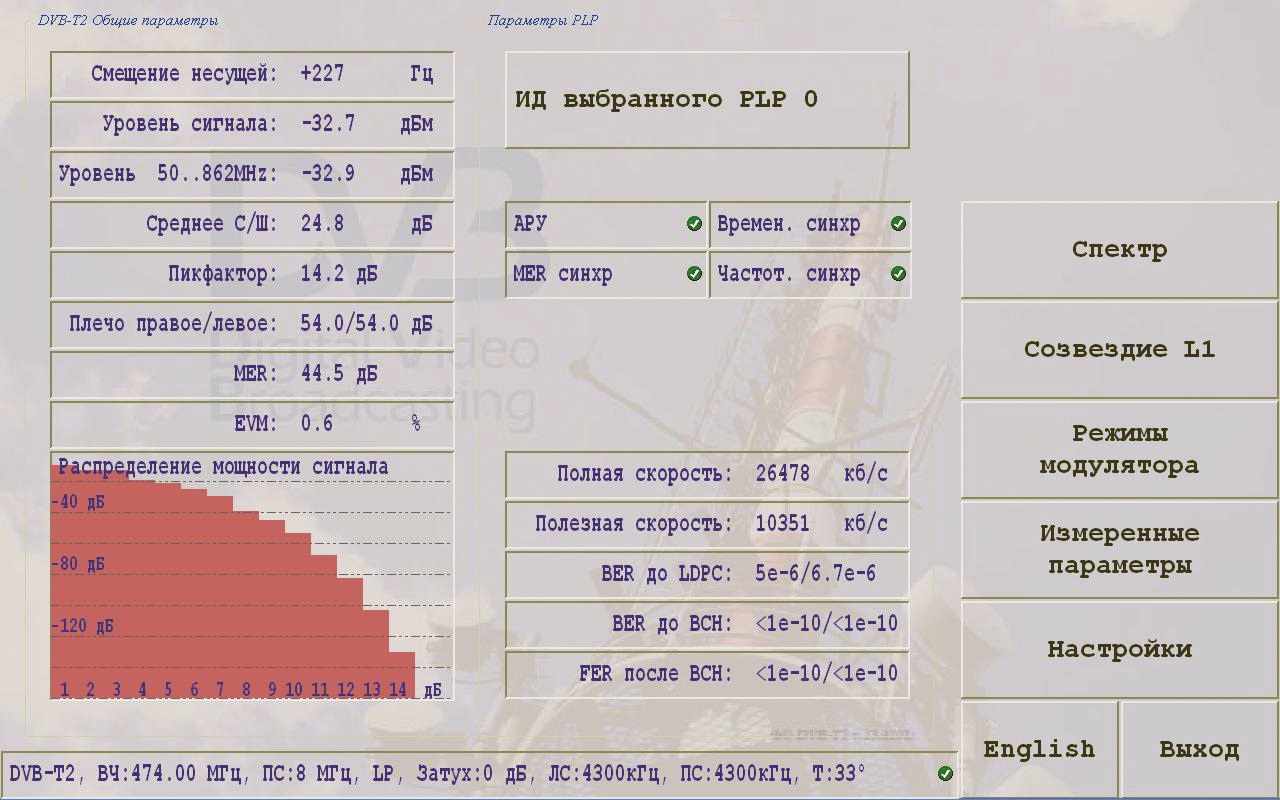

- измерение коэффициента ошибок модуляции (MER), коэффициента битовых ошибок (BER), вектора ошибок EVM, полной и полезной скорости с выбранного потока PLP

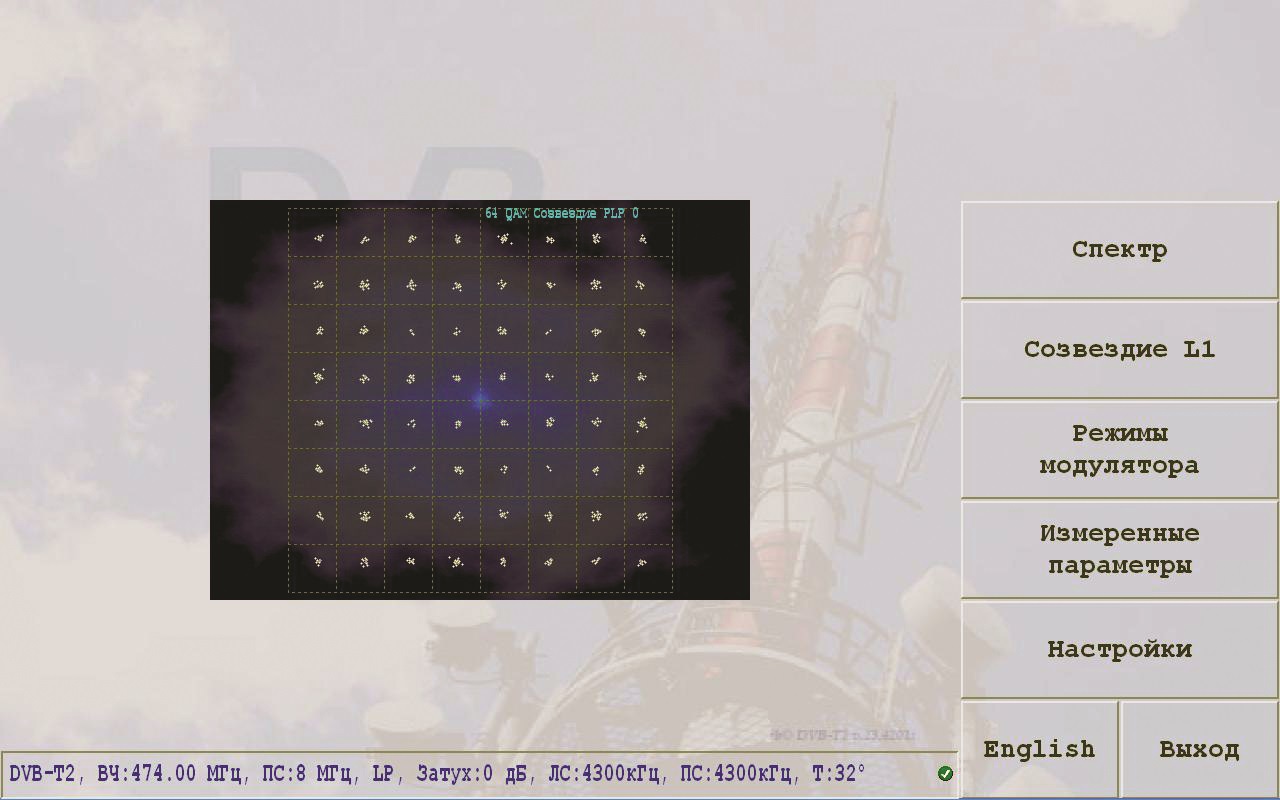

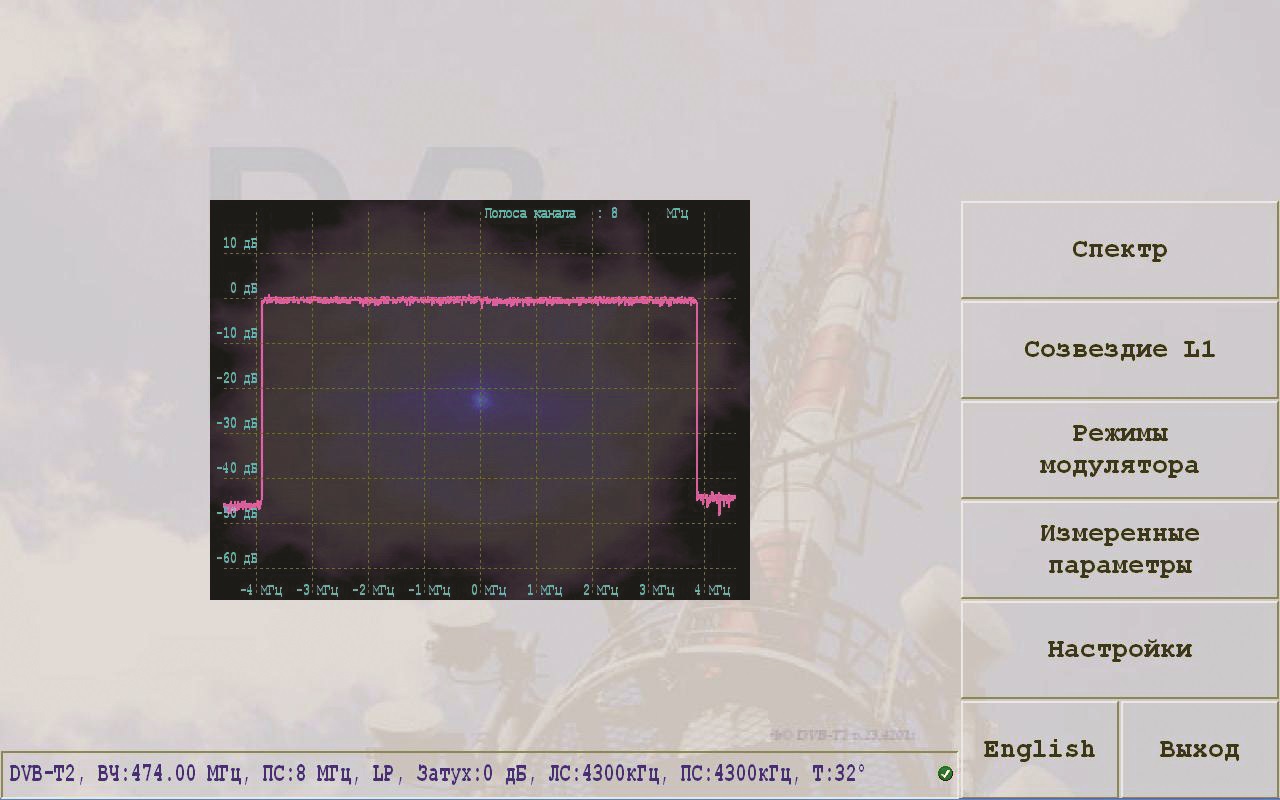

- отображение созвездия выбранного PLP, L1- сигнализации, спектра радиосигнала передатчика
Демодулятор ДТЦ-3И является основным измерительным средством для измерения и контроля параметров цифровых ТВ радиопередатчиков.
Особенности:
- поддержка всех режимов DVB-T2 согласно стандарту ETSI EN 302 755;
- измерения параметров в соответствии с Руководством ETSI TR 101 290;
- работа от направленного ответвителя передатчика или «по эфиру»;
- выход цифрового транспортного потока для возможности его анализа;
- работа с использованием внешнего ПК;
- возможность использования в системе дистанционного мониторинга;
Кроме того, включение прибора в реестр средств измерений РОССТАНДАРТА обеспечивает выполнение закона о единстве средств измерений.
На изделие получено:Зарегистрирован в Государственном реестре средств измерений № 24762-14
Свидетельство об утверждении типа средств измерений РФ RU.C.35.002.A № 56073
Характеристики
| Характеристика | Значение |
|---|---|
| Измерение центральной частоты канала от 170 до 230 МГц и от 470 до 862 МГц с погрешностью измерения отклонения центральной частоты канала: | |
| с внутренним опорным генератором, не более | ± 10^(-7) |
| с внешним высокостабильном опорным сигналом, Гц, не более | ± 0,1 |
| Измерение уровня входного сигнала в диапазоне уровней от минус 10 до минус 50 дБм с погрешностью измерения, дБ, не более | ± 2 |
| Измерение затухания в плече. | |
| Верхний предел измерения, дБ, не менее | 50 |
| Диапазон отстройки от центральной частоты канала, кГц | ± (3800-5500) |
| Измерение пикфактора с погрешностью измерения, дБ | + |
| Измерение количества ошибочных кадров после декодера BCH (FER) | ±2 |
| Отображение сигнальных созвездий | + |
| Измерение коэффициента ошибок модуляции (MER) выбранного потока PLP. Верхний предел измерения, дБ, не менее | 40 |
| Измерение коэффициента битовых ошибок (BER) выбранного потока PLP перед декодером LDPC. Верхний предел измерения, не хуже | 10^(-8) |
| Измерение коэффициента битовых ошибок (BER) выбранного потока PLP перед декодером BCH (после декодера LDPC). Верхний предел измерения, не хуже | 10^(-10) |
| Измерение полной и полезной скорости выбранного потока PLP | + |
| Отображение спектра радиосигнала передатчика | + |
| Возможности опознавания, автоматической настройки и отображения режимов работы цифрового ТВ радиопередатчика | + |
| Электрическое питание | |
| - напряжение, В | 220 |
| - частота, Гц | 50 |
| Потребляемая мощность, не более, Вт | 60 |
