Мультиформатный однокристальный кодер видеоинформации высокого разрешения
Описание
Назначение
Кодер (радиационно-стойкая СБИС 5022ВХ014) предназначен для сжатия в реальном времени цифрового видеопотока сверхвысокой четкости и ориентирован на применение в условиях воздействия космической радиации.
СБИС 5022ВХ014 может использоваться в составе бортовых систем космической видеосвязи, а также авиационных средств связи, предназначенных для передачи видеоинформации с пилотируемых и беспилотных летательных аппаратов.
Отличительные особенности технологии адаптивного сжатия видеоданных - EVC (Enhanced Video Coding)- использование трехмерного дискретного косинусного преобразования ТВ сигнала;
- шумоподавление и детектирование смены сцен;
- варьируемая глубина обрабатываемых пространственно-временных доменов данных;
- итерационное энтропийное кодирование трансформант
Конкурентные преимущества
- Единственная в мире микросхема с технологией кодирования EVC (Enhanced Video Coding) - в соответствии с ГОСТ Р 54998-2012
- Эффективность сжатия - выше, чем у зарубежной технологии H.264 и соизмерима с эффективностью сжатия по технологии H.265
- Сложность - в 5 раз проще, чем у зарубежной технологии H.264 и в 10 раз проще, чем у технологии H.265
- Максимальное поддерживаемое разрешение - 2032х2032 пиксела (у аналогов 1920х1080)
Характеристики
| Характеристика | Значение |
|---|---|
| Максимальный формат кадра | 2032х2032 |
| Типовые форматы | 720х576-25/50, 1280х720-25, 1280x720-50, 1280х720-30, 1280x720- 60, 1920x1080-25/50 |
| Применяемая технология адаптивного сжатия видеоданных | EVC |
| Число совместно кодируемых кадров | от 1 до 8 (программируется через порт I2C) |
| Коэффициент сжатия | 30-80 раз (соотношение битрейт/качество не уступает MPEG-4 Part 10/AVC/H.264) |
| Время задержки | регулируемое в диапазоне от 0.1с до 1с |
| Емкость адресуемой внешней памяти | 1 Гбит |
| Технология изготовления | КМОП, 0.18 мкм |
| Степень интеграции | ИС7 (более 6.3 млн элементов) |
| Тип корпуса | металлокерамический, 132 планарных вывода |
| Масса | 6.5 г |
| Диапазон рабочих температур | от -60°С до +85°С |
Документация
| Наименование документа | Ссылка для просмотра |
|---|---|

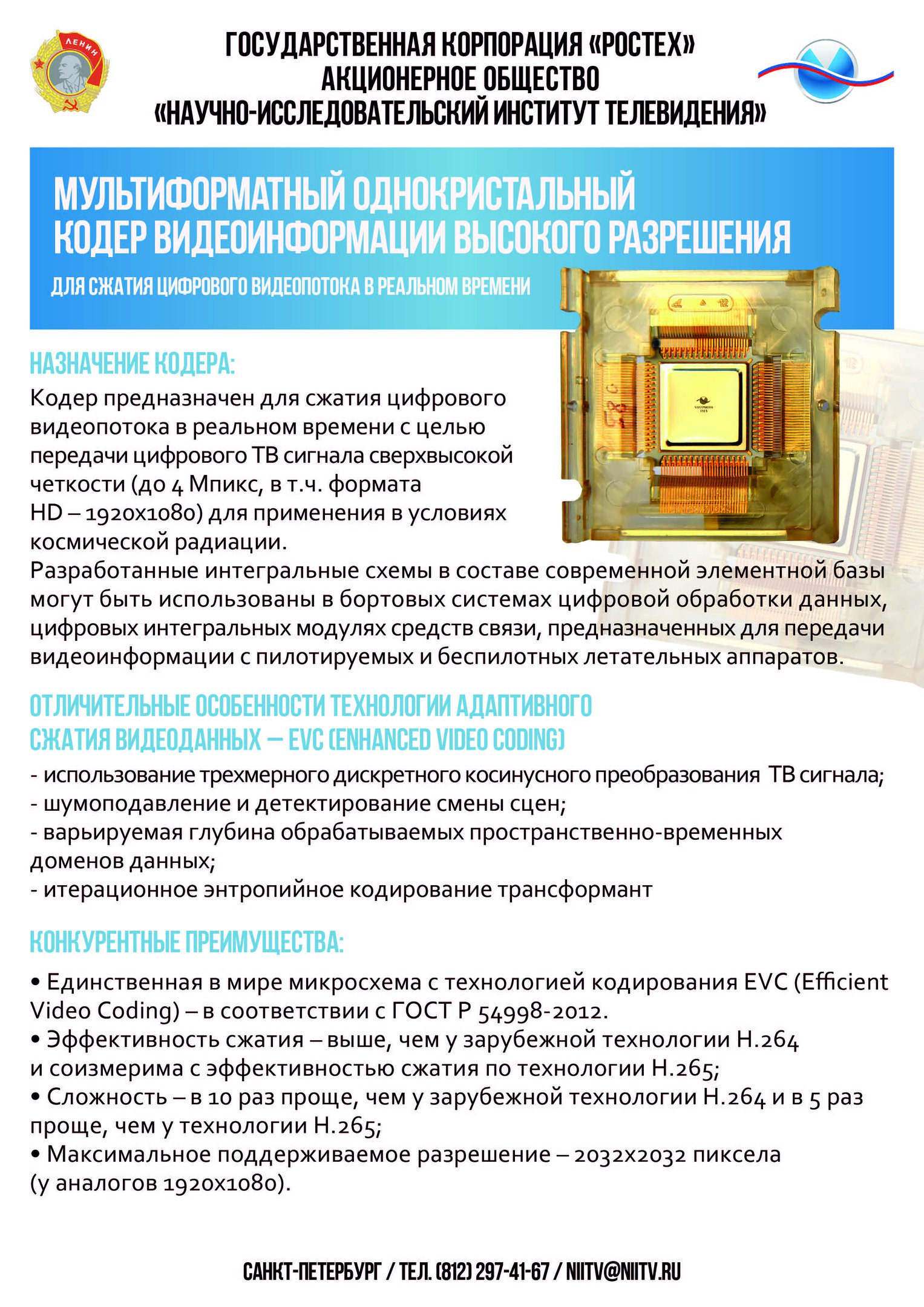

| Брошюра "Мультиформатный однокристальный кодер видеоинформации высокого разрешения" | JPG |
