Автономная система видеонаблюдения
Описание
Назначение
Предназначена для обеспечения формирования и передачи телевизионного сигнала от скафандра «Орлан-МКС» к Системному модулю Российского сегмента Международной космической станция (СМ РС МКС), для последующей передачи видеоинформации в ЦУП-М через штатные и перспективные каналы связи МКС с целью обеспечения контроля за работой космонавтов во время внекорабельной деятельности (ВнеКД).

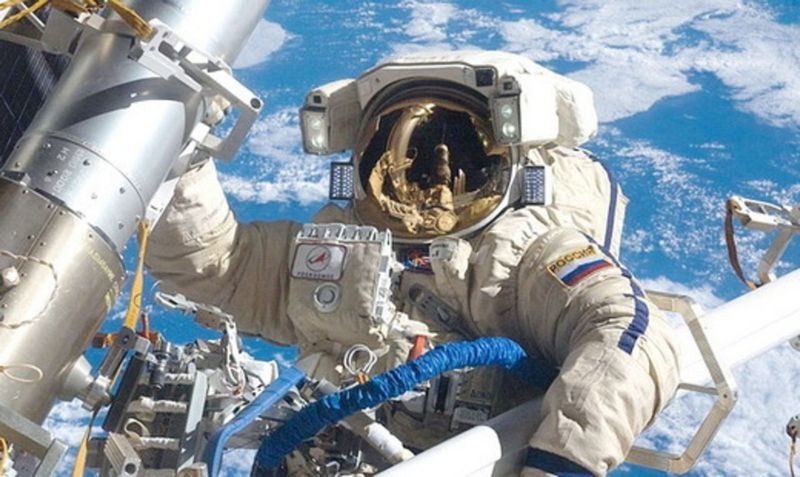

Автономная система видеонаблюдения обеспечивает совместную работу одновременно двух видеосистем скафандров, расположенных на двух скафандрах «Орлан-МКС», для получения в ЦУП-М полной картины происходящего в процессе ВнеКД.
Передача и прием высокочастотного сигнала от видеосистем скафандров на СМ РС МКС осуществляться с расстояния до 200 м от антенн АФУ ТВС СМ.
В состав каждой видеосистемы скафандра (от 458,45 до 462,45 МГц) и (от 418,45 до 422,45 МГц) входят:
- моноблок телекамеры;
- блок подзарядки;
- двухчастотный приемник телевизионного сигнала.
Каждая видеосистема комплектуется своим блоком подсветки.
Характеристики
| Характеристика | Значение |
|---|---|
| диапазон используемых радиочастот для первой видеосистемы скафандра | от 458,45 до 462,45 МГц |
| диапазон используемых радиочастот для второй видеосистемы скафандра; | от 418,45 до 422,45 МГц |
| мощность высокочастотных колебаний на выходе передатчика | от 0,08 до 0,12 Вт |
| время непрерывной работы | 8 ч |
| углы обзора телекамеры (должны быть уточнены при макетировании): | от 418,45 до 422,45 МГц |
| - по горизонтали | 57° ± 2,5° |
| - по вертикали | 47° ± 2,5° |
| - по диагонали | 70° ± 2,5°; |
| формат изображения: | |
| - число активных элементов по горизонтали | 720 |
| - число строк | 576 |
| - формат (соотношение сторон) изображения | 3:4 |
| - частота обновления кадров | 25 Гц |
| четкость изображения в центре | не менее 450 строк |
| диапазон освещенностей на объекте | от 50 до 130000 лк |
Документация
| Наименование документа | Ссылка для просмотра |
|---|---|
| Брошюра "Автономная система видеонаблюдения" |
