Радиационно- и температуростойкая Система промышленного телевидения ртс-001



Описание

Система телевизионная радиационно и температуростойкая предназначена для дистанционного обзора изделий и конструктивных элементов зоны парогенераторов ядерных энергетических установок со значительными дозами гамма-излучения и высокими температурами, неприемлемыми для нахождения в них обслуживающего персонала.

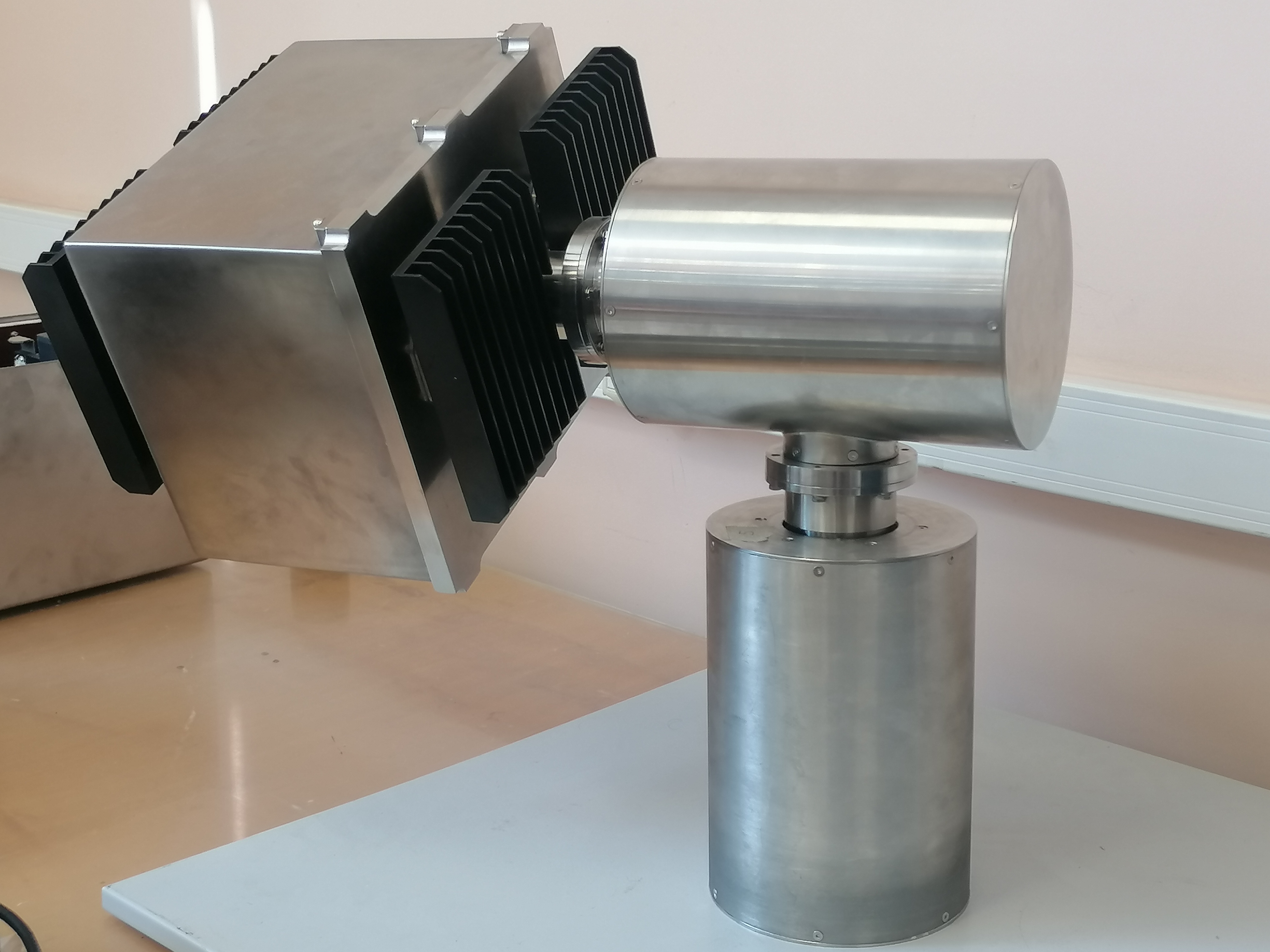

Функциональные возможности Система телевизионная радиационно и температуростойкая состоит из передающей и приемной сторон. Составные части системы телевизионной радиационно и температуростойкой, размещаемые в зоне воздействия радиации и повышенной температуры, являются передающей стороной, осуществляют преобразование «свет-сигнал» и производят предварительную обработку видеосигнала. В состав передающей стороны входят: камера К-90 с осветителем и охлаждающими элементами, устройство поворотное УП-001, кронштейн, кабель длиной до 100 м. Составные части приемной стороны системы телевизионной радиационно и температуростойкой, размещаемые в аппаратном помещении вне зоны радиационного воздействия, осуществляют коммутацию видеосигнала, а также осуществляют управление источником света камеры, устройством поворотным и питанием охлаждающих элементов. В состав приемной стороны входят: блок управления БУ-001, кабель сетевой. Передающая и приемная стороны соединяются между собой кабельной линией связи на расстоянии до 100 м.

Рад-ст камера

Характеристики

Характеристика Значение
Разрешающая способность по горизонтали (в центре кадра) не менее 720
Угол обзора камеры изделия по горизонтали 60 ± 5
Изображение видеосигнала на выходе цветное
Видеосигнал цифровой
Формат изображения видеосигнала число элементов 1920×1080 (1080р)
Частота видеосигнала на выходе 30
Число градаций яркости не менее 8
Радиационная стойкость рабочая 2х102
Радиационная стойкость интегральная 2х104
Электропитание от однофазной сети переменного тока с напряжением 230 ± 23
Мощность, потребляемая изделием не более 100 в режиме без охлаждения
Верхняя рабочая температура окружающей среды (воздуха) не более 1200 в режиме с охлаждением
Интерфейс + 90 (в части передающей стороны) в течение 24 часов
