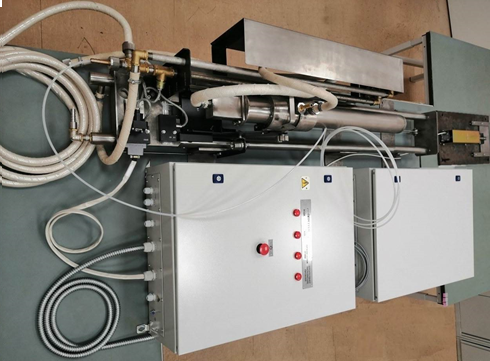

Система измерительно-мониторинговая высокотемпературная СИМТ-1

Описание

Предназначена для мониторинга внутренних поверхностей печи и бесконтактного контроля (измерения) температуры нагретых до высоких температур (до 1800°С) объектов технологического процесса в металлургической, стекольной, топливно-энергетической промышленности.

Cистема телевизионная высокотемпературная СИМТ-1 предназначена для непрерывного визуального мониторинга внутренних поверхностей печи и бесконтактного контроля (измерения) температуры нагретых до высоких температур объектов технологического процесса в металлургической, стекольной, топливно-энергетической промышленности. Система (измерительный элемент - камера телевизионная) обеспечивает измерение температуры в диапазоне от 600 °С до 1800 °С. Основная измерительно-мониторинговая часть системы СИМТ-1 – телевизионная камера ИК диапазона, преобразовывает оптическое изображение наблюдаемых нагретых до высоких температур объектов в цифровой сигнал, который по интерфейсу USB поступает на USB-сервер Gigabit 2.0 и передается по Ethernet на ПК или удаленный пульт для дистанционного контроля. Телевизионная камера точно и надежно измеряет температуру бесконтактным методом при контроле технологического процесса и наблюдения, и автоматизации процессов в металлургическом производстве. Для минимизации ошибок в измерении из-за коэффициента излучения камера работает в коротком спектральном диапазоне от 0,8 до 1,1 мкм. Кроме того, при слишком быстрых процессах и при смене температур получение данных получение данных осуществляется в реальном времени. Области контролируемой зоны от 5 см до нескольких метров, а необходимая точность измерений температуры 2–3%.

В состав системы СИМТ-1-01 входит модуль телевизионный Optris PI 1M, длина рабочей части камеры телевизионной, вводимой в печь для системы СИМТ-01-1 - 650 мм.

В состав системы СИМТ-1-02 входит отечественный модуль приемника, длина рабочей части вводимой в печь для системы СИМТ-1-02 300 мм.
