Генератор цифровых телевизионных испытательных сигналов Г-420

Описание

Генератор цифровых телевизионных испытательных сигналов Г-420 предназначен для формирования телевизионных испытательных сигналов в виде:

• сжатых цифровых транспортных потоков в стандартах MPEG-2, MPEG-4,
• цифровых потоков T2-MI,
• цифровых несжатых цифровых потоков в формате SDI

Испытательные сигналы, формируемые генератором Г-420 используются для проверки:

• параметров цифровых систем телевизионного вещания, использующих сжатие цифровых потоков в соответствии со стандартами MPEG-2, MPEG-4 (H.264/AVC);
• работоспособности телевизионных передатчиков стандартов DVB, кодирующих и декодирующих устройств стандарта MPEG-2, MPEG-4 (H.264/AVC), цифровых линий связи;
• работоспособности кодирующих устройств звука;
• параметров телевизионной аппаратуры, использующей цифровые телевизионные сигналы в формате SDI.

Управление производится как автономно (кнопками на лицевой панели) либо от внешнего компьютера через интерфейс Ethernet при установленном на ПК программном обеспечении.

Информация о формируемых сигналах отображается на дисплее генератора.

В приборе аппаратно и программно реализованы формирование:

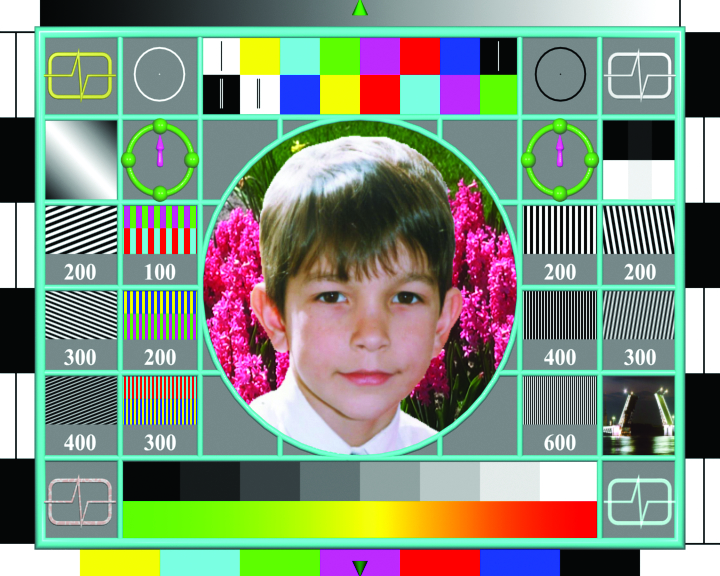

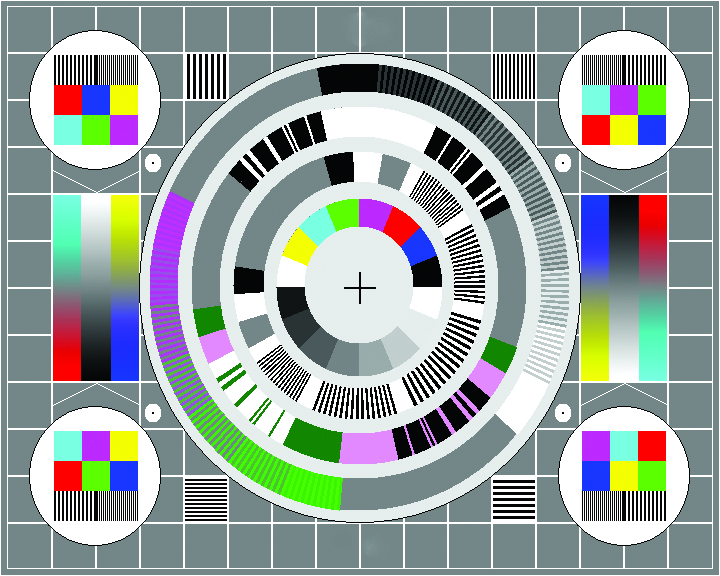

• сжатого транспортного потока, содержащего тестовые статические и динамические таблицы, сформированные в режиме MPEG-2, в соответствие со стандартом ISO/IEC 13818 и MPEG-4, в соответствие со стандартом H264/AVC ISO/IEC 14496 – 10.
• транспортного потока «нуль – пакетов», содержащий в шестнадцатеричном коде: 47 1F FF 10 (первые четыре байта), с 5 до 188 байта “нули” в соответствии с Руководством ETSI TR 101290.
• транспортного потока “супер - кадра” псевдослучайной последовательности в режимах «2К» и «8К», начинающийся с последовательности шестнадцатеричных чисел: 47 00 3Е 00 0F FC
• многопрограммного и многостандартного сжатого транспортного потока
• в режиме SDI cтатические и динамические таблицы, а также сигнал активной части растра, сформированный в соответствии в соответствии с Рекомендациями ITU-R BT, и национального стандарта Российской Федерации «Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы» ГОСТ Р52592-2006

Опциональные функции и интерфейсы

• Формирование потока T2-MI
• Асинхронный последовательный интерфейс T2-MI ASI (в соответствии со стандартом ETSI TS102773)
• Интерфейс TSoIP для передачи потока T2-MI

Генератор выпускается в базовом варианте исполнения, а также с дополнительными опциями (вариантами исполнения), расширяющими функциональные возможности.

Отличительные особенности/преимущества

Генератор Г-420 является измерительным средством для проведения регламентных измерений цифровых ТВ радиопередатчиков стандартов DVB и контроля параметров цифровых систем телевизионного вещания, в том числе каналов связи, кодирующих и декодирующих устройств. Может использоваться как автономное измерительное средство, так и в составе систем сетевого мониторинга.

Включение генератора Г-420 в реестр средств измерений РОССТАНДАРТА обеспечивает выполнение закона о единстве средств измерений.
